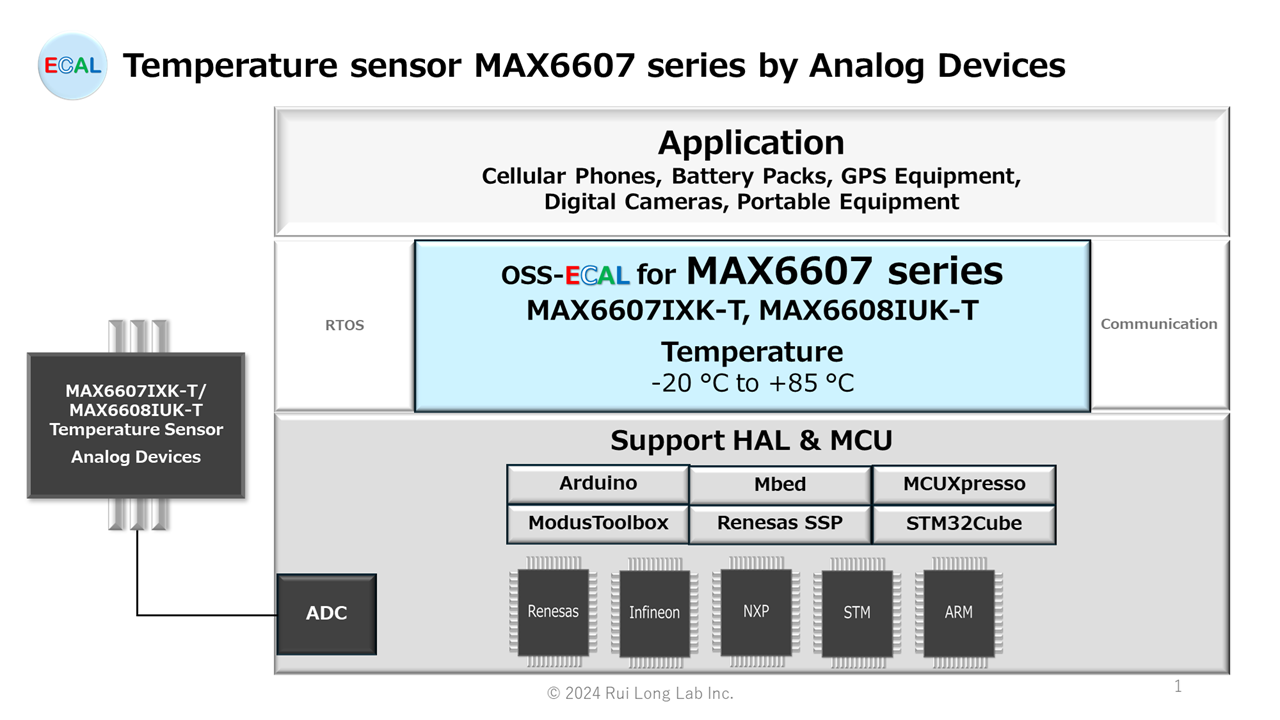

MAX6607シリーズ（MAX6607IXK-T、MAX6608IUK-T）の概要と、MAX6607シリーズ用OSS-ECALの提供についてご紹介いたします。MAX6607シリーズは、Analog Devices製の温度センサ IC（-20～+85℃）です。
MCUインタフェース：ADC
ご注意：このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、機械翻訳を使用していることがあり、私たちは翻訳の正確性および妥当性につきましては一切保証いたしません。 また、実際の設計などの前には、必ず最新版Datasheetをご参照くださいますようお願いいたします。
MAX6607シリーズ（MAX6607IXK-T、MAX6608IUK-T）
概要
MAX6607/MAX6608高精度、低電圧、アナログ出力温度センサーは、5ピンSC70およびSOT23パッケージで提供されます。デバイスの電源電圧範囲は+1.8V～+3.6Vで、-20℃～+85℃の温度範囲で8µAの電源電流を供給します。精度は、TA = +20°C～+50°Cで±0.6°C（typ）、TA = 0°C～+70°Cで±0.7°C（typ）です。MAX6607/MAX6608の出力電圧はダイ温度に依存し、0°Cで10mV/°Cのスロープと500mVのオフセットを持ちます。
特徴
- 1.8V電源まで動作
- 低消費電流（最大15µA）
- 小型SC70およびSOT23パッケージ
- +20°C～+50°C : 精度 ±2.0°C（最大）
- 1000pFまでの容量性負荷の駆動に最適化
用途
- 携帯電話
- バッテリーパック
- GPS機器
- デジタルカメラ
- ポータブル機器
OSS-ECAL仕様
API関数
etSTS oMAX6607_8( etCMD cmd, float32* rlt )
oMAX6607_8関数は、引数のコマンドによってMAX6607・8シリーズ（MAX6607IXK-T、MAX6608IUK-T）の処理を実行するAPI関数です。
| 戻り値 | etSTS | OSS-ECALステータスコード | |
| eSTS_FIN | 正常終了 | ||
| eSTS_ERR_MIN | 最小温度エラー（rltは最小温度） | ||
| eSTS_ERR_MAX | 最大温度エラー（rltは最大温度） | ||
| eSTS_ERR_HAL_ADC | HAL ADCエラー | ||
| eSTS_ERR_COMMAND_CODE | コマンド選択エラー | ||
| eSTS_ERR_OTHERS_RUN | 他のコンポーネントが処理実行中 | ||
| eSTS_ERR_HAL_OTHERS_RUN | 他のアプリケーションがHAL実行中 | ||
| eSTS_ERR_ADC_OBJECT | AD変換オブジェクト選択エラー | ||
| 引数 IN | etCMD cmd | OSS-ECALコマンドコード | |
| eCMD_START | AD変換をスタートするコマンド | ||
| eCMD_READ | AD変換値を読込み、AD変換値を温度に変換するコマンド AD変換値から温度変換式 電圧値=(AD変換値×VDD)/(2AD bit) 温度＝((電圧値-電圧オフセット値)/ゲイン係数)+温度オフセット値 (Min, Max Limit) | ||
| eCMD_START_READ | AD変換をスタートし、AD変換値を読込み、AD変換値を温度に変換するコマンド AD変換値から温度変換式 電圧値=(AD変換値×VDD)/(2AD bit) 温度＝((電圧値-電圧オフセット値)/ゲイン係数)+温度オフセット値 (Min, Max Limit) | ||
| 引数 OUT | float32* rlt | 温度 -20.0 to +85.0 [°C] |
HAL別コマンド対応表
| Arduino | eCMD_START_READ |
| ARM Mbed | eCMD_START_READ |
| Infineon ModusToolbox | eCMD_START_READ |
| NXP MCUXpresso iMXRT1051B_1052B | eCMD_START eCMD_READ eCMD_START_READ |
| Renesas SSP | eCMD_START eCMD_READ eCMD_START_READ |
| STM STM32Cube FW_F4 | eCMD_START eCMD_READ eCMD_START_READ |
etSTS oMAX6607_8_START(void)
oMAX6607_8_START関数は、MAX6607・8シリーズ（MAX6607IXK-T、MAX6608IUK-T）のAD変換を開始するAPI関数です。
| 戻り値 | etSTS | OSS-ECALステータスコード | |
| eSTS_FIN | 正常終了 | ||
| eSTS_ERR_HAL_ADC | HAL ADCエラー | ||
| eSTS_ERR_OTHERS_RUN | 他のコンポーネントが処理実行中 | ||
| eSTS_ERR_HAL_OTHERS_RUN | 他のアプリケーションがHAL実行中 | ||
| eSTS_ERR_ADC_OBJECT | AD変換オブジェクト選択エラー |
HAL別関数対応表
| Arduino | – |
| ARM Mbed | – |
| Infineon ModusToolbox | – |
| NXP MCUXpresso iMXRT1051B_1052B | X |
| Renesas SSP | X |
| STM STM32Cube FW_F4 | X |
etSTS oMAX6607_8_READ( float32* rlt )
oMAX6607_8_READ関数は、MAX6607・8シリーズ（MAX6607IXK-T、MAX6608IUK-T）のAD変換の終了を確認し、AD変換値を読み込み、そのAD変換値を温度に特性変換して、その温度をrltに保存するAPI関数です。
AD変換値から温度変換式
電圧値=(AD変換値×VDD)/(2AD bit)
温度＝((電圧値-電圧オフセット値)/ゲイン係数)+温度オフセット値 (Min, Max Limit)
| 戻り値 | etSTS | OSS-ECALステータスコード | |
| eSTS_FIN | 正常終了 | ||
| eSTS_ERR_MIN | 最小温度エラー（rltは最小温度） | ||
| eSTS_ERR_MAX | 最大温度エラー（rltは最大温度） | ||
| eSTS_ERR_HAL_ADC | HAL ADCエラー | ||
| eSTS_ERR_TIMEOUT | ADC Timeoutエラー（AUTOSARのみ） | ||
| eSTS_ERR_OTHERS_RUN | 他のコンポーネントが処理実行中 | ||
| eSTS_ERR_ADC_OBJECT | AD変換オブジェクト選択エラー | ||
| 引数 OUT | float32* rlt | 温度 -20.0 to +85.0 [°C] |
HAL別関数対応表
| Arduino | – | |
| ARM Mbed | – | |
| Infineon ModusToolbox | – | |
| NXP MCUXpresso iMXRT1051B_1052B | X | |
| Renesas SSP | X | |
| STM STM32Cube FW_F4 | X | Time-out時間 HAL_MAX_DELAY |
etSTS oMAX6607_8_START_READ( float32* rlt )
oMAX6607_8_START_READ関数は、MAX6607・8シリーズ（MAX6607IXK-T、MAX6608IUK-T）のAD変換を開始し、AD変換の終了を待ち、AD変換値を読み込み、そのAD変換値を温度に特性変換して、その温度をrltに保存するAPI関数です。
AD変換値から温度変換式
電圧値=(AD変換値×VDD)/(2AD bit)
温度＝((電圧値-電圧オフセット値)/ゲイン係数)+温度オフセット値 (Min, Max Limit)
| 戻り値 | etSTS | OSS-ECALステータスコード | |
| eSTS_FIN | 正常終了 | ||
| eSTS_ERR_MIN | 最小温度エラー（rltは最小温度） | ||
| eSTS_ERR_MAX | 最大温度エラー（rltは最大温度） | ||
| eSTS_ERR_HAL_ADC | HAL ADCエラー | ||
| eSTS_ERR_OTHERS_RUN | 他のコンポーネントが処理実行中 | ||
| eSTS_ERR_HAL_OTHERS_RUN | 他のアプリケーションがHAL実行中 | ||
| eSTS_ERR_ADC_OBJECT | AD変換オブジェクト選択エラー | ||
| 引数 OUT | float32* rlt | 温度 -20.0 to +85.0 [°C] |
HAL別関数対応表
| Arduino | X | |
| ARM Mbed | X | |
| Infineon ModusToolbox | X | |
| NXP MCUXpresso iMXRT1051B_1052B | X | |
| Renesas SSP | X | |
| STM STM32Cube FW_F4 | X | Time-out時間 HAL_MAX_DELAY |
HALサポート
OSS-ECALのHAL対応は、次の通りです。（順次拡大中）尚、同じHALであってもVerやMCU、開発環境が異なると動作が合わない場合がありますので、ご注意ください。
| メーカ | SDK/IDE ツール | HAL名称 | Ver | HALNAME | Support |
|---|---|---|---|---|---|
| Arduino | Arduino IDE | Arduino | 1.8.6 | ARDUINO | X |
| Arm | Keil MDK v6 | Mbed OS | 6.17.0 | MBED | X |
| Debian | – | GNU/Linux | 10.3 | Linux | – |
| Infineon | ModusToolbox | mtb-hal-cat1 | 2.4.3 | ModusToolbox | X |
| NXP | MCUXpresso SDK | SDK_2.x_EVKB-IMXRT1050 | 2.16 | iMXRT1051B1052B | X |
| NXP | PlatformSDK_S32K1_2022_02 | AUTOSAR MCAL | 4.4 | MCAL | – |
| Renesas | Synergy Software Package | HAL | 2.6.0 | SSP | X |
| STMicroelectronics | STM32Cube | STM32CubeF4 | V1.28.1 | STM32F4 | X |
開発環境
OSS-ECAL開発時のMCUおよび開発環境は、次の通りです。
| HALNAME | メーカ | 開発ボード | MCU | IDE |
|---|---|---|---|---|
| ARDUINO | Arduino | 1.Mega 2560 Rev3 2.Arduino Pro Mini 3.3V | ATmega2560 ATmega328P | Arduino IDE 2.3.3 |
| MBED | STMicroelectronics | STM32 Nucleo-64 boards | STM32F401RETx | Arm Keil Studio Cloud |
| Linux | BeagleBoard | BeagleBone Black | TI AM335x | – |
| ModusToolbox | Infineon | CY8CPROTO-063-BLE PSoC 6 BLE Prototyping Kit | CYBLE-416045-02 | ModusToolbox |
| iMXRT1051B1052B | NXP | IMXRT1050-EVKB | i.MX RT1050 | MCUXpresso IDE |
| MCAL | STMicroelectronics | S32K144EVB-Q100 | S32K144 | S32 Design Studio for S32 Platform |
| SSP | Renesas | S7G2 SK | R7FS7G27H3A01CFC | e² studio for Renesas Synergy |
| STM32F4 | STMicroelectronics | STM32 Nucleo-64 boards | STM32F401RETx | STM32CubeIDE |
File構成
| フォルダ* | ファイル | 概要 |
|---|---|---|
| MAX6607_8_HALNAME_VERSION/sample | sample.c (.cpp) | サンプル・アプリケーション・プログラム |
| sample.h | サンプル・アプリケーション・ヘッダ | |
| MAX6607_8_HALNAME_VERSION | oMAX6607_8.c (.cpp) | MAX6607・8シリーズ（MAX6607IXK-T、MAX6608IUK-T）用OSS-ECALプログラム |
| oMAX6607_8.h | MAX6607・8シリーズ（MAX6607IXK-T、MAX6608IUK-T）用OSS-ECALヘッダ | |
| MAX6607_8_ARDUINO.ino | Arduino用サンプル・アプリケーション・プログラム | |
| oss_ecal.h | OSS-ECAL 共通ヘッダ (Ver 01.00.00以降) | |
| user_setting.c (.cpp) | ユーザ設定定数・テーブル | |
| user_setting.h | ユーザ設定ヘッダ | |
| readme.md | Readme | |
| OSS-ECAL Terms of Use.txt | OSS-ECAL利用条件 |
* HALNAMEはHAL対応表を参照してください。
OSS-ECAL ダウンロード
OSS-ECALのダウンロードは、英語版OSS-ECALサイトからお願いいたします。
組込み方法
ユーザプログラムに複数のOSS-ECAL（同じMCU機能の電子部品）を組み込む方法
ユーザプログラムに複数のOSS-ECAL（異なるMCU機能の電子部品）を組み込む方法
注意事項
サンプル版OSS-ECALは、優先順位の異なるThread（Task）や割込みで用いることを前提としていません。下記の例のような使い方はしないでください。
例）同じADCグループに各センサーが割り当てられ、優先順位が異なる処理でOSS-ECAL APIを実行すると、正しい値を取得できない場合があります。
ADC Gr0 Ch0 温度センサ AD22100A 100ms周期 Thread（優先順位低）で温度取込み
ADC Gr0 Ch1 圧力センサ MPX5999D イベント割込み（優先順位高）で圧力取込み
