LM50Cシリーズ

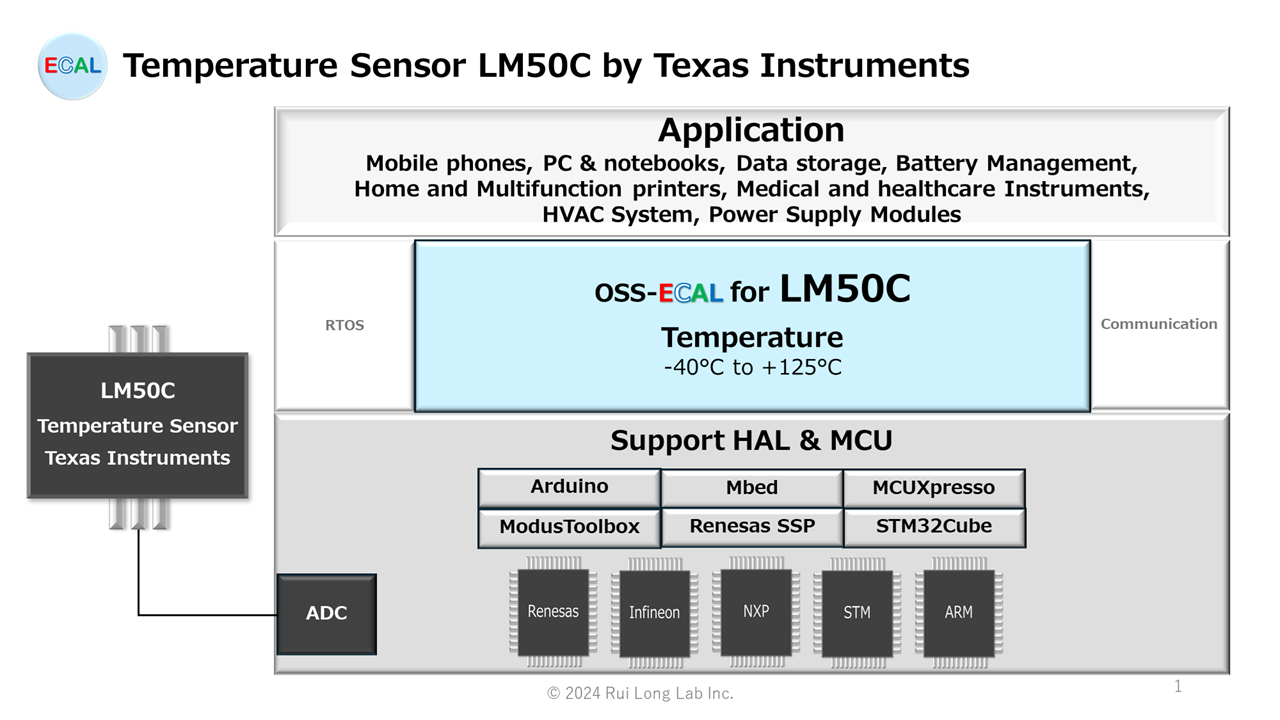

LM50Cシリーズ（LM50CおよびLM50-Q1）は、Texas Instruments製の温度センサ IC（-40～+125℃）です。LM50CシリーズのOSS-ECAL（電子部品抽象化レイヤのオープンソースソフトウェア：Open Source Software for Electronic Components Abstraction Layer）を提供致します。
MCUインタフェース：ADC

ご注意：このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、機械翻訳を使用していることがあり、私たちは翻訳の正確性および妥当性につきましては一切保証いたしません。 また、実際の設計などの前には、必ず最新版Datasheetをご参照くださいますようお願いいたします。

LM50Cシリーズ（LM50C、LM50-Q1）

概要

LM50CおよびLM50-Q1は、正電源1本で-40℃～125℃の温度範囲を検出できる高精度集積回路温度センサです。デバイスの出力電圧は温度に直線的に比例し（10mV/℃）、500mVのDCオフセットを持ちます。このオフセットにより、負電源を必要とせずに負の温度を読み取ることができる。
LM50CおよびLM50-Q1の理想的な出力電圧は、-40°C ～ 125°C の温度範囲で 100mV ～ 1.75V です。LM50CおよびLM50-Q1は、外部校正やトリミングを必要とせず、室温で±3℃、-40℃～125℃の全温度範囲で±4℃の精度を実現します。LM50CおよびLM50-Q1は、ウェハ・レベルでのトリミングと校正により、低コストと高精度を実現しています。LM50CおよびLM50-Q1 のリニア出力、500mV のオフセット、工場での校正により、負の温度を読み取る必要がある単一電源環境での回路要件が簡素化されます。LM50CおよびLM50-Q1の静止電流は 130 µA 未満であるため、静止空気中での自己発熱は非常に低い 0.2°C に制限されます。

特徴

  • LM50-Q1 は AEC-Q100 グレード 1 の認定を受けており、自動車グレードのフローで製造されています
  • 摂氏（℃）で直接校正
  • リニア + 10 mV/°C スケールファクター
  • ±2°C 精度 25°C にて規定
  • フル-40°～125°Cの範囲で指定
  • 遠隔アプリケーションに最適
  • ウェハーレベルのトリミングによる低コスト
  • 4.5 V～10 Vで動作
  • 130μA未満の電流ドレイン
  • 低い自己発熱：静止状態で0.2℃以下
  • 非直線性 温度に対して0.8℃以下
  • ULレコグナイズド・コンポーネント

用途

  • 自動車
  • コンピュータ
  • ディスクドライブ
  • 電源管理
  • FAX
  • プリンタ
  • ポータブル医療機器
  • HVAC
  • 電源モジュール

OSS-ECAL仕様

API関数

etSTS oLM50C( etCMD cmd, float32* rlt )

oLM50C関数は、引数のコマンドによってLM50Cシリーズ（LM50C、LM50-Q1）の処理を実行するAPI関数です。

戻り値etSTSOSS-ECALステータスコード
eSTS_FIN正常終了
eSTS_ERR_MIN最小温度エラー（rltは最小温度）
eSTS_ERR_MAX最大温度エラー（rltは最大温度）
eSTS_ERR_HAL_ADCHAL ADCエラー
eSTS_ERR_COMMAND_CODEコマンド選択エラー
eSTS_ERR_OTHERS_RUN他のコンポーネントが処理実行中
eSTS_ERR_HAL_OTHERS_RUN他のアプリケーションがHAL実行中
eSTS_ERR_ADC_OBJECTAD変換オブジェクト選択エラー
引数 INetCMD cmdOSS-ECALコマンドコード
eCMD_STARTAD変換をスタートするコマンド
eCMD_READAD変換値を読込み、AD変換値を温度に変換するコマンド
AD変換値から温度変換式
電圧値=(AD変換値×VDD)/(2AD bit)
温度＝((電圧値-電圧オフセット値)/ゲイン係数)+温度オフセット値 (Min, Max Limit)
eCMD_START_READAD変換をスタートし、AD変換値を読込み、AD変換値を温度に変換するコマンド
AD変換値から温度変換式
電圧値=(AD変換値×VDD)/(2AD bit)
温度＝((電圧値-電圧オフセット値)/ゲイン係数)+温度オフセット値 (Min, Max Limit)
引数 OUTfloat32* rlt温度 -40.0～125.0 [℃]

HAL別コマンド対応表

ArduinoeCMD_START_READ
ARM MbedeCMD_START_READ
AUTOSAR–
Infineon ModusToolboxeCMD_START_READ
NXP MCUXpresso iMXRT1051B_1052BeCMD_START
eCMD_READ
eCMD_START_READ
Renesas SSPeCMD_START
eCMD_READ
eCMD_START_READ
STM STM32Cube FW_F4eCMD_START
eCMD_READ
eCMD_START_READ
etSTS oLM50C_START(void)

oLM50C_START関数は、LM50Cシリーズ（LM50C、LM50-Q1）のAD変換を開始するAPI関数です。

戻り値etSTSOSS-ECALステータスコード
eSTS_FIN正常終了
eSTS_ERR_HAL_ADCHAL ADCエラー
eSTS_ERR_OTHERS_RUN他のコンポーネントが処理実行中
eSTS_ERR_HAL_OTHERS_RUN他のアプリケーションがHAL実行中
eSTS_ERR_ADC_OBJECTAD変換オブジェクト選択エラー

HAL別関数対応表

Arduino–
ARM Mbed–
AUTOSARX
Infineon ModusToolbox–
NXP MCUXpresso iMXRT1051B_1052BX
Renesas SSPX
STM STM32Cube FW_F4X
etSTS oLM50C_READ( float32* rlt )

oLM50C_READ関数は、LM50Cシリーズ（LM50C、LM50-Q1）のAD変換の終了を確認し、AD変換値を読み込み、そのAD変換値を温度に特性変換して、その温度をrltに保存するAPI関数です。

AD変換値から温度変換式
電圧値=(AD変換値×VDD)/(2AD bit)
温度＝((電圧値-電圧オフセット値)/ゲイン係数)+温度オフセット値 (Min, Max Limit)

戻り値etSTSOSS-ECALステータスコード
eSTS_FIN正常終了
eSTS_ERR_MIN最小温度エラー（rltは最小温度）
eSTS_ERR_MAX最大温度エラー（rltは最大温度）
eSTS_ERR_HAL_ADCHAL ADCエラー
eSTS_ERR_TIMEOUTADC Timeoutエラー（AUTOSARのみ）
eSTS_ERR_OTHERS_RUN他のコンポーネントが処理実行中
eSTS_ERR_ADC_OBJECTAD変換オブジェクト選択エラー
引数 OUTfloat32* rlt温度 -40.0～125.0 [℃]

HAL別関数対応表

Arduino–
ARM Mbed–
AUTOSARXTime-out時間 ADC_TIMEOUT [us]設定
Infineon ModusToolbox–
NXP MCUXpresso iMXRT1051B_1052BX
Renesas SSPX
STM STM32Cube FW_F4XTime-out時間 HAL_MAX_DELAY
etSTS oLM50C_START_READ( float32* rlt )

oLM50C_START_READ関数は、LM50Cシリーズ（LM50C、LM50-Q1）のAD変換を開始し、AD変換の終了を待ち、AD変換値を読み込み、そのAD変換値を温度に特性変換して、その温度をrltに保存するAPI関数です。

AD変換値から温度変換式
電圧値=(AD変換値×VDD)/(2AD bit)
温度＝((電圧値-電圧オフセット値)/ゲイン係数)+温度オフセット値 (Min, Max Limit)

戻り値etSTSOSS-ECALステータスコード
eSTS_FIN正常終了
eSTS_ERR_MIN最小温度エラー（rltは最小温度）
eSTS_ERR_MAX最大温度エラー（rltは最大温度）
eSTS_ERR_HAL_ADCHAL ADCエラー
eSTS_ERR_OTHERS_RUN他のコンポーネントが処理実行中
eSTS_ERR_HAL_OTHERS_RUN他のアプリケーションがHAL実行中
eSTS_ERR_ADC_OBJECTAD変換オブジェクト選択エラー
引数 OUTfloat32* rlt温度 -40.0～125.0 [℃]

HAL別関数対応表

ArduinoX
ARM MbedX
AUTOSAR–
Infineon ModusToolboxX
NXP MCUXpresso iMXRT1051B_1052BX
Renesas SSPX
STM STM32Cube FW_F4XTime-out時間 HAL_MAX_DELAY
AUTOSAR用API関数

AUTOSARでは、マイコンのADCグループおよびチャンネルをMCAL ADCチャンネルグループに登録してAD変換する場合があります。その場合のAPI関数は、次のAPI関数を使用してください。

etSTS oMCAL_ADC_GR_START( Adc_GroupType gr )

oMCAL_ADC_GR_START関数は、ADCチャンネルグループの変換を開始するAPI関数です。

戻り値etSTSOSS-ECALステータスコード
eSTS_FIN正常終了
eSTS_HAL_BUSYHAL実行中
引数 INAdc_GroupType grADCチャンネルグループのID値
etSTS oMCAL_ADC_GR_READ( Adc_GroupType gr, Adc_ValueGroupType* buf )

oMCAL_ADC_GR_READ関数は、ADCチャンネルグループのAD変換終了を確認し、各AD変換値を読み込み、その各AD変換値をbufに保存するAPI関数です。本関数は、Timeout機能があり、ADC_TIMEOUTの値を設定して使用してください。

戻り値etSTSOSS-ECALステータスコード
eSTS_FIN正常終了
eSTS_ERR_HAL_ADCMCAL ADCエラー
eSTS_ERR_TIMEOUTADC Timeoutエラー
sSTS_ERR_PROCESSAdc_GetGroupStatus関数の戻り値が、次の値以外の場合
ADC_STREAM_COMPLETED
ADC_BUSY
引数 INAdc_GroupType grADCチャンネルグループのID値
引数 OUTAdc_ValueGroupType* bufADCチャンネルグループのバッファの先頭アドレス
etSTS oPRC_CHAR_CONV_L_FF( sint32 before, const stCOEF_L_FF coef, float32* rlt )

oPRC_CHAR_CONV_L_FF関数は、共通プロセス関数です。本関数は、引数 beforeの値（AD変換値）を電圧に変換し、その電圧を定数 coefで直線変換し、その変換値を最大最小値で制限する関数です。

戻り値etSTSOSS-ECALステータスコード
eSTS_FIN正常終了
eSTS_ERR_MIN最小温度エラー（rltは最小温度）
eSTS_ERR_MAX最大温度エラー（rltは最大温度）
引数 OUTfloat32* 温度 -40.0～125.0 [℃]
サンプル・アプリケーション・プログラム
etSTS oss_ecal( void )
{
        /*********************************************************************/
        /* ADC Gr is registered with multiple Ch and AD conversion is        */
        /* performed to convert LM50C temperature.                           */
        /*********************************************************************/
        Adc_ValueGroupType val = 0;
        sint32 wk = 0;
        float32 phy = 0.0F;

        /* ADC Gr(Multi-Ch) start */
        sts = oMCAL_ADC_GR_START( ADC_LM50C_GR );
        if( sts == eSTS_FIN )
        {
                /* ADC Gr(Multi-Ch) value read */
                sts = oMCAL_ADC_GR_READ( ADC_LM50C_GR, GR_BUF );
                if( sts == eSTS_FIN )
                {
                        /* LM50C Temperature conversion */
                        /* Get A/D value */
                        val = *(GR_BUF+ADC_LM50C_CH);
                        /* Linear characteristic conversion */
                        wk = (sint32)mac_max_u16( val );
                        sts = oPRC_CHAR_CONV_L_FF( wk, cCOEF_LM50C, &phy );
                        if( sts == eSTS_FIN )
                        {
                                vgPHY = phy;
                        }
                        else
                        {
                                /* nothing to do */
                        }
                }
                else
                {
                        /* nothing to do */
                }
        }
        else
        {
                /* nothing to do */
        }
}

File構成

フォルダ*ファイル概要
LM50C_HALNAME_VERSION/samplesample.c (.cpp)サンプル・アプリケーション・プログラム
sample.hサンプル・アプリケーション・ヘッダ
LM50C_HALNAME_VERSIONoLM50C.c (.cpp)LM50Cシリーズ（LM50C、LM50-Q1）用OSS-ECALプログラム
oLM50C.hLM50Cシリーズ（LM50C、LM50-Q1）用OSS-ECALヘッダ
LM50C_ARDUINO.inoArduino用サンプル・アプリケーション・プログラム
oss_ecal.hOSS-ECAL 共通ヘッダ　(Ver 01.00.00以降、AUTOSARはVer01.01.07以降)
oTypes.hAUTOSAR用typedefヘッダファイル
user_setting.c (.cpp)ユーザ設定定数・テーブル
user_setting.hユーザ設定ヘッダ
readme.mdReadme
OSS-ECAL Terms of Use.txtOSS-ECAL利用条件

* HALNAMEはHAL対応表を参照してください。

HAL対応表

HALMCU*開発環境*HALNAME
Arduino 1.8.6ATmega2560
ATmega328P		Mega 2560 Rev3
Arduino Pro Mini 3.3V		ARDUINO
ARM Mbed 6.17.0STM32F401RESTM32 Nucleo-64 boardsMBED
AUTOSAR 4.4 (MCAL)S32K144S32K144EVB-Q100MCAL
Infineon ModusToolbox HAL Cat1 2.4.3CYBLE-416045-02CY8CPROTO-063-BLE PSoC 6 BLE Prototyping KitModusToolbox
NXP MCUXpresso SDK
iMXRT1051B_1052B
ksdk2_0		MIMXRT1052DVL6AIMXRT1050-EVKBiMXRT1051B1052B
Renesas SSP 2.4.0R7FS7G27H3A01CFCS7G2 SKSSP
STM STM32Cube FW_F4 V1.27.1STM32F401RESTM32 Nucleo-64 boardsSTM32F4

* 開発時のMCUおよび開発環境。
　 同じHALであってもMCUや開発環境が異なると動作が合わない場合があります。

OSS-ECAL ダウンロード

OSS-ECALのダウンロードは、英語版OSS-ECALサイトからお願いいたします。なお、ダウンロードを行う際は、英語版OSS-ECALサイトにログインしてから操作してください。

組込み方法

ユーザプログラムにOSS-ECALを組み込む方法

ユーザプログラムに複数のOSS-ECAL（同じMCU機能の電子部品）を組み込む方法

ユーザプログラムに複数のOSS-ECAL（異なるMCU機能の電子部品）を組み込む方法

ユーザプログラムに複数同じ電子部品を組み込む方法

電子部品の入れ替えによるユーザプログラムへの影響低減方法

注意事項

サンプル版OSS-ECALは、優先順位の異なるThread（Task）や割込みで用いることを前提としていません。下記の例のような使い方はしないでください。

例）同じADCグループに各センサーが割り当てられ、優先順位が異なる処理でOSS-ECAL APIを実行すると、正しい値を取得できない場合があります。
ADC Gr0 Ch0　温度センサ AD22100A　100ms周期 Thread（優先順位低）で温度取込み
ADC Gr0 Ch1　圧力センサ MPX5999D　イベント割込み（優先順位高）で圧力取込み
