TC1047 series( TC1047, TC1047A )

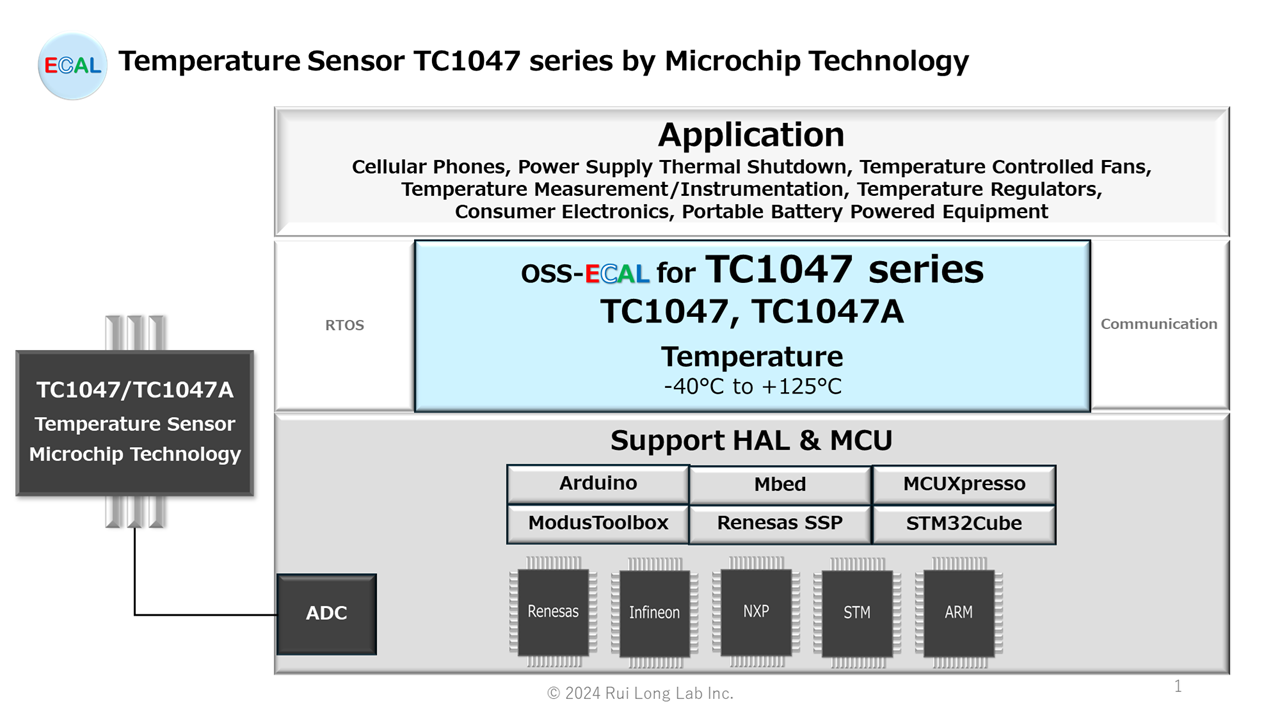

TC1047 series( TC1047, TC1047A ) 的概述以及 TC1047 series 用OSS-ECAL的提供情况。TC1047 series 是 Microchip Technology 公司生产的温度传感器IC(温度范围为 -40 ℃ 至 +125 ℃)。
MCU interface : ADC

注意: 本资源的原始语言为英语。 翻译仅为方便起见提供概要,可能使用了机器翻译,我们对翻译的准确性和合理性不作任何保证。 此外,在进行实际设计等操作前,请务必参考最新版本的Datasheet。

TC1047 series( TC1047, TC1047A )

概述

TC1047 和 TC1047A 是线性电压输出温度传感器,其输出电压与测量温度成正比。TC1047 和 TC1047A 可准确测量 -40°C 至 +125°C 范围内的温度。使用 TC1047 时,供电电压可在 2.7V 至 4.4V 之间变化。TC1047A 的供电电压范围为 2.5V 至 5.5V。

这些设备的输出电压范围通常为:-40°C 时 100 mV,0°C 时 500 mV,+25°C 时 750 mV,+125°C 时 1.75V。10 mV/°C的电压斜率输出响应可在宽温度范围内实现可预测的温度测量。TC1047和TC1047A采用3引脚SOT-23B封装,适用于空间受限的应用。

特点

  • 供电电压范围:
    TC1047:2.7V 至 4.4V
    TC1047A:2.5V 至 5.5V
  • 宽温度测量范围:-40°C 至 +125°C
  • 高温转换精度:±2°C(最大值),在25°C时
  • 线性温度斜率:10 mV/°C(典型值)
  • 提供3引脚SOT-23B封装
  • 非常低的供电电流:35 µA(典型值)

应用

  • 手机
  • 电源热关机
  • 温度控制风扇
  • 温度测量/仪器
  • 温度调节器
  • 消费电子产品
  • 便携式电池供电设备

OSS-ECAL规格

API 函数

OSS-ECAL API 函数基本上被假定为周期性Thread (TASK) 的函数调用。

etSTS oTC1047_START(void)

oTC1047_START 函数是用于启动 TC1047 series 的 AD 转换的 API 函数。

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_HAL_ADCHAL ADC 错误
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_HAL_OTHERS_RUN其他应用程序正在运行 HAL (STM32F4)
eSTS_ERR_ADC_OBJECTADC 对象选择错误
etSTS oTC1047_READ( float32* rlt )

oTC1047_READ 函数是一个 API 函数,用于检测 TC1047 series 的 AD 转换是否结束,读取 AD 转换值,将 AD 转换值转换为特征温度,并将温度存储在 rlt 中。

模数转换值到温度转换方程
Voltage value = (AD conversion value × VDD) / ( 2AD bit )
Temperature = ((voltage value – voltage offset value) / gain) + Temperature offset value (Min, Max Limit)

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_MIN最低温度error(rlt为最低温度)
eSTS_ERR_MAX最高温度error(rlt为最高温度)
eSTS_ERR_HAL_ADCHAL ADC 错误 (STM32F4 Timeout)
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_ADC_OBJECTADC 对象选择错误
参数 OUTfloat32* rlt温度 -40 至 +125 [°C]
etSTS oTC1047_START_READ( float32* rlt )

oTC1047_START_READ 函数是一个 API 函数,用于启动 TC1047 series 的 AD 转换,等待 AD 转换完成,读取 AD 转换值,将 AD 转换值转换为温度特性,并将温度存储在 rlt 中。

模数转换值到温度转换方程
Voltage value = (AD conversion value × VDD) / ( 2AD bit )
Temperature = ((voltage value – voltage offset value) / gain) + Temperature offset value (Min, Max Limit)

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_MIN最低温度error(rlt为最低温度)
eSTS_ERR_MAX最高温度error(rlt为最高温度)
eSTS_ERR_HAL_ADCHAL ADC 错误 (STM32F4 Timeout)
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_HAL_OTHERS_RUN其他应用程序正在运行 HAL (STM32F4)
eSTS_ERR_ADC_OBJECTADC 对象选择错误
参数 OUTfloat32* rlt温度 -40 至 +125 [°C]

HAL 支持列表

OSS-ECAL 的 HAL 支持如下。 请注意,即使使用相同的 HAL,不同的版本、MCU 和开发环境也可能无法协同工作。 该列表正在按顺序扩展。

ManufacturerSDK/IDE ToolHAL NameVerHALNAMESupport
ArduinoArduino IDEArduino1.8.6ARDUINOX
ArmKeil MDK v6Mbed OS6.17.0MBEDX
DebianGNU/Linux10.3Linux
InfineonModusToolboxmtb-hal-cat12.4.3ModusToolboxX
NXPMCUXpresso SDKSDK_2.x_EVKB-IMXRT10502.16iMXRT1051B1052BX
RenesasSynergy Software PackageHAL2.6.0SSPX
STMicroelectronicsSTM32CubeSTM32CubeF4V1.28.1STM32F4X
HAL 功能对应表
HALNAMEoTC1047_STARToTC1047_READoTC1047_START_READ
ARDUINOX
MBEDX
Linux
ModusToolboxX
iMXRT1051B1052BXXX
SSPXXX
STM32F4XX
Time-out time: HAL_MAX_DELAY
X
Time-out time: HAL_MAX_DELAY
开发环境

OSS-ECAL 开发过程中的 MCU 和开发环境如下。

HALNAMEManufacturerBoardMCUIDE
ARDUINOArduino1.Mega 2560 Rev3
2.Arduino Pro Mini 3.3V
ATmega2560
ATmega328P
Arduino IDE 2.3.3
MBEDSTMicroelectronicsSTM32 Nucleo-64 boardsSTM32F401RETxArm Keil Studio Cloud
LinuxBeagleBoardBeagleBone BlackTI AM335x
ModusToolboxInfineonCY8CPROTO-063-BLE PSoC 6 BLE Prototyping KitCYBLE-416045-02ModusToolbox
iMXRT1051B1052BNXPIMXRT1050-EVKBi.MX RT1050MCUXpresso IDE
SSPRenesasS7G2 SKR7FS7G27H3A01CFCe² studio for Renesas Synergy
STM32F4STMicroelectronicsSTM32 Nucleo-64 boardsSTM32F401RETxSTM32CubeIDE

文件结构

Folder*FileSummary
TC1047_HALNAME_VERSION/samplesample.c (.cpp)Sample Application Program
sample.hSample Application Header
TC1047_HALNAME_VERSIONoTC1047.c (.cpp)OSS-ECAL Program for TC1047 series
oTC1047.hOSS-ECAL Header for TC1047 series
TC1047_ARDUINO.inoSample application programs for Arduino
oss_ecal.hOSS-ECAL Common Header
user_setting.c (.cpp)Const and Table of User setting
user_setting.hHeader of User setting
readme.mdReadme
OSS-ECAL Terms of Use.txtOSS-ECAL Terms of Use

* 有关 HALNAME,请参阅 HAL 支持。

OSS-ECAL 下载

请从 OSS-ECAL 英文网站下载 OSS-ECAL。下载时,请先登录 OSS-ECAL 英文网站,然后再进行操作。

内置方法

如何将 OSS-ECAL 纳入用户程序

如何在用户程序中整合多个 OSS-ECAL(相同的 MCU 功能)

如何在用户程序中整合多个 OSS-ECAL(不同 MCU 功能)

如何将多个相同的电子元件整合到一个用户程序中

如何通过更换电子元件减少对用户程序的影响

注意

OSS-ECAL 示例版本不适用于线程(任务)或不同优先级的中断。 请不要像下面的示例那样使用它。

例如 如果每个传感器被分配到相同的 ADC 组,而 OSS-ECAL API 在具有不同优先级的进程中执行,则可能无法获得正确的值。

ADC Gr0 Ch0 Temperature sensor AD22100A 每隔 100 毫秒采集一次温度(低优先级)
ADC Gr0 Ch1 Pressure sensor   MPX5999D 事件中断时采集压力(高优先级)
