本文将介绍状态转换设计。
状态转换设计通常作为架构设计的一部分进行，其定义了下表中所列的各项要素。
| 要素 | 概述 |
|---|---|
| 状态 | 执行功能的定义＝执行组件的定义 |
| 迁移条件（事件） | 定义状态转换的条件 |
| 状态间接口 | 状态间接口变量的定义 |

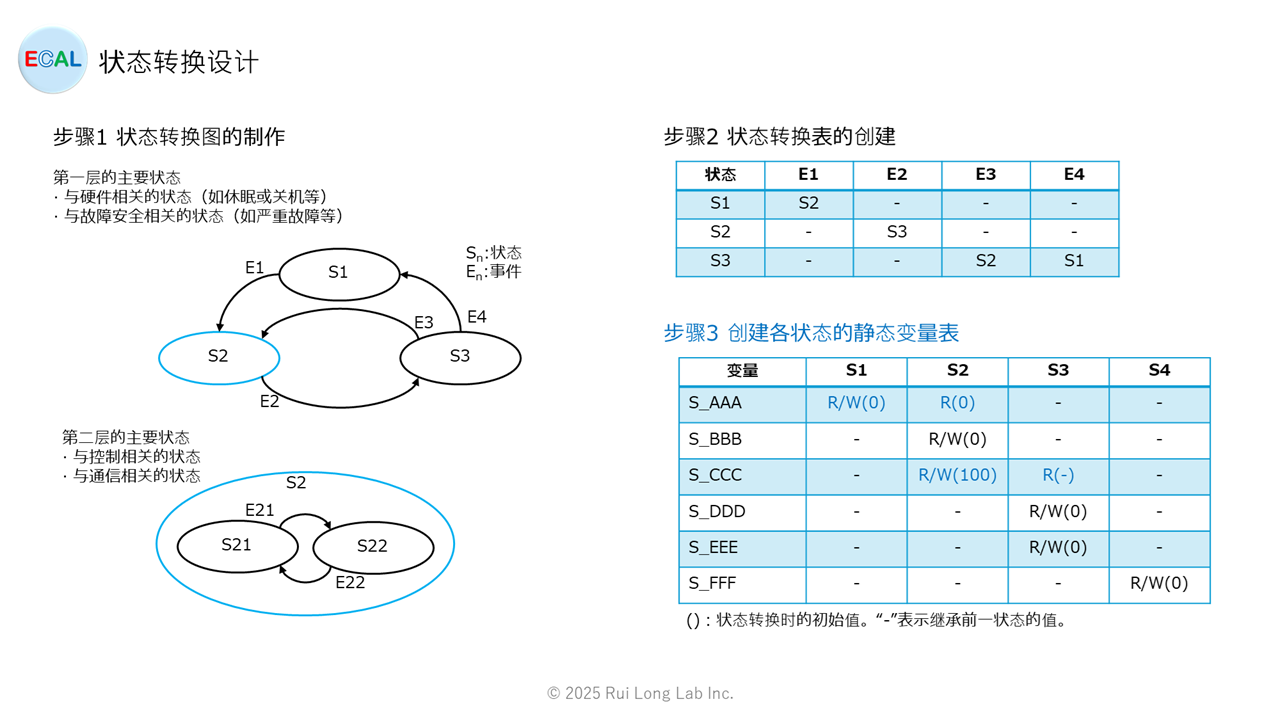

状态转换设计作为具体流程，可按照以下步骤进行。
步骤1 状态转换图的创建
状态转换图是用于定义状态与事件之间关系的图表。通过可视化图表，可以更轻松地进行思考，并能一目了然地把握状态的整体结构和流程。此外，对于复杂的状态，通过分层整理可以使其更易于理解。
步骤2 状态转换表的创建
状态转换表是将状态转换图的内容以表格形式整理而成，旨在明确状态与事件之间的关系，并便于验证其完整性。此外，与状态转换图相比，状态转换表以更接近代码的形式进行描述，因此作为软件规格时更易于直接使用。
步骤3 创建各状态的静态变量表 → 设计中容易被忽视的关键点
各状态的静态变量表用于以表格形式整理各状态中使用的静态变量。若存在跨状态共享的变量，必须明确定义该变量在状态转换时是继承前一状态的值，还是重置为初始值。
参考：关于静态变量
我将静态变量分类如下。
用于组件间接口的静态变量：全局变量
仅用于组件内部的静态变量：静态变量
此外，当状态转换时涉及硬件（如微控制器、电路、集成电路等）的设置或通信变更时，建议按照步骤3所述的方法制作表格进行设计。
