I2C 通信的陷阱

本文将介绍我在I2C通信中遇到的一个故障案例。

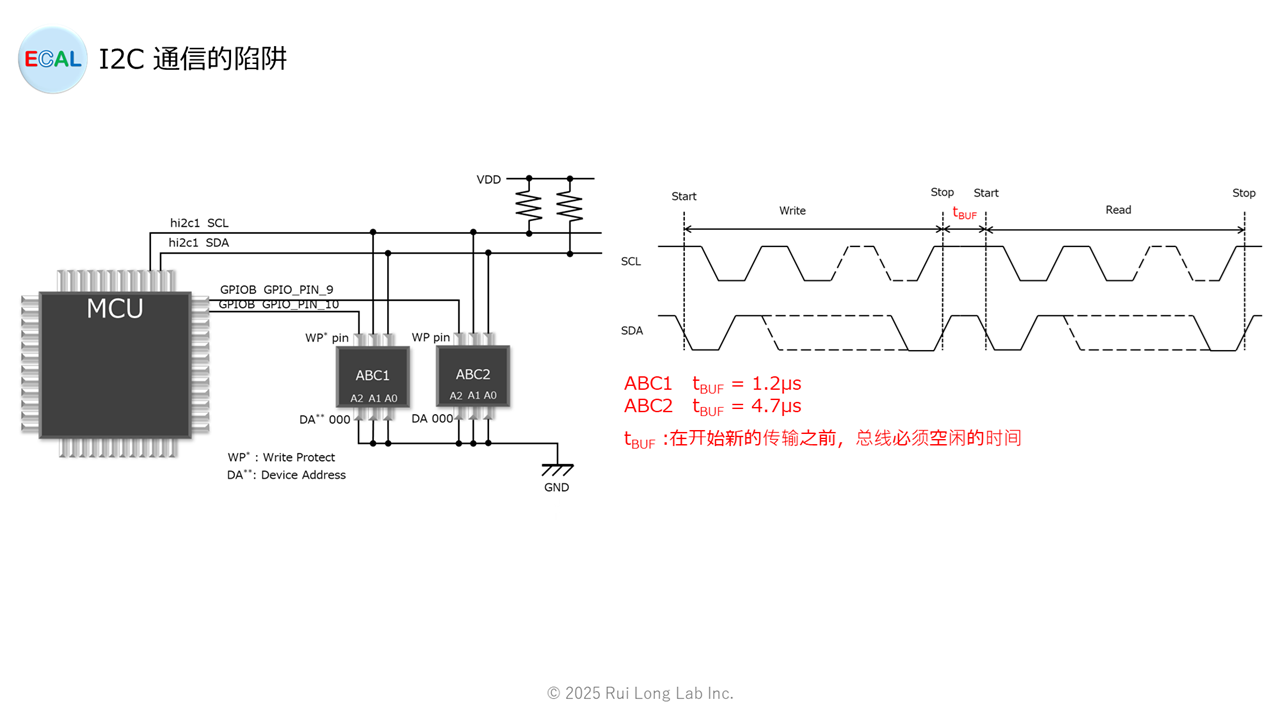

如下图所示，通过I2C通信连接存储器ABC1与存储器ABC2，并在执行写操作后立即执行读操作。结果显示，ABC1通信正常，但ABC2通信未能成功。原因在于t_BUF（开始新传输前总线必须保持空闲的时间）的最小值存在差异。

ABC1 t_BUF = 1.2μs
ABC2 t_BUF = 4.7μs

针对此情况，我们采取了在执行写操作后等待 5μs 再执行读操作的措施。

I2C总线规范 UM10204的 t_BUF 时间

根本原因在于，未查阅规格书及数据手册，就错误地认为标准模式下ABC1为1.2μs，因此ABC2也应为1.2μs。
建议大家不要像我这样误以为I2C通信都相同，而应仔细确认数据手册的规格。此外，如果MCU和HAL支持时钟拉伸功能，建议使用该功能。
