TLE493D-P2B6

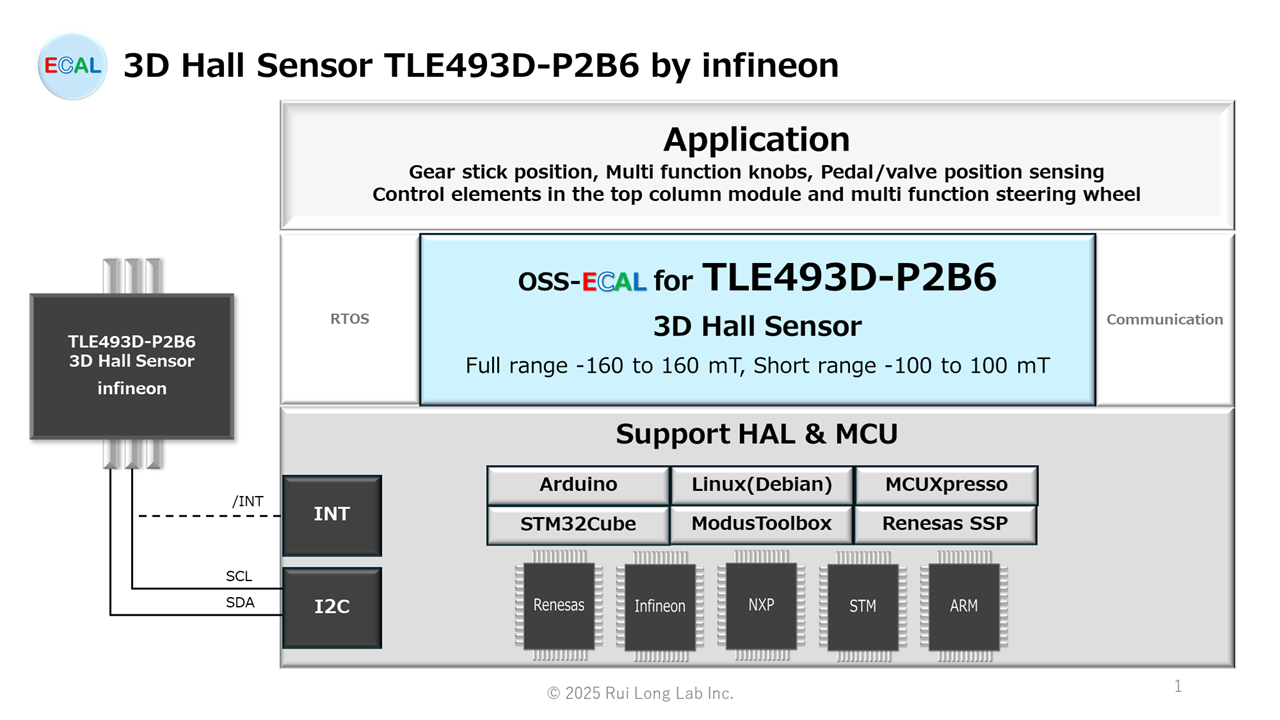

以下將介紹TLE493D-P2B6的概要，以及針對TLE493D-P2B6提供的OSS-ECAL。TLE493D-P2B6是英飛凌科技（Infineon）生產的高精度低功耗3D霍爾感測器（全量程-160至160 mT，短量程-100至100 mT）。
MCU介面：I2C

请注意：本资料的原文为英文。译文仅供参考，可能使用机器翻译，我们不保证译文的准确性和有效性。在实际设计等工作之前，请参考最新版本的数据表。

TLE493D-P2B6

概述

这种 3D 霍尔效应传感器可通过微控制器进行配置。测量数据以数字格式传输到微控制器。微控制器是主站，传感器是从站。它还具有测试功能和唤醒沉睡系统的能力。

特点

• 三维（X、Y、Z）磁通密度传感 ±160 mT
• 可编程磁通量分辨率低至 65 µT（典型值）
• X-Y 角度测量模式
• 诊断测量，检查传感器和霍尔探头的数字和模拟组件
• 具有唤醒功能的掉电模式，功耗为 7 nA（典型值）
• 每个测量方向都有 12 位数据分辨率和 10 位温度传感器
• 可变更新频率和功率模式（可在运行过程中进行配置）
• 温度范围 Tj = -40°C…125°C, 电源电压范围 = 2.8 V…3.5 V
• 可通过 I2C 协议从外部 µC 触发
• 中断信号，向微控制器指示有效测量

用途

TLE493D-P2B6專為以下廣泛的磁感測應用而設計：

• 变速杆位置
• 顶柱模块和多功能方向盘控制元件
• 多功能旋钮
• 踏板/阀门位置感应

好处

• 基于三维磁性测量原理的组件缩减
• 灵活性高，应用范围广
• 通过设备配置实现平台适应性
• 通过集成诊断支持功能安全
• 唤醒模式可实现极低的系统功耗，延长电池寿命
• 与高通量测量范围相比，小的杂散场干扰可以忽略不计

OSS-ECAL规格

API 功能

OSS-ECAL的API函式，基本上是以從定周期 Thread（TASK） 中呼叫函式為前提設計的。

提供时的设定值

Label Name	Description	Set value at the time of provision
TLE493D_P2B6_TYPE	請從下列值中選擇Product Type。 eTLE493D_P2B6_A0: Product Type A0 eTLE493D_P2B6_A1: Product Type A1 eTLE493D_P2B6_A2: Product Type A2 eTLE493D_P2B6_A3: Product Type A3	eTLE493D_P2B6_A0
I2C_PROTOCOL_INI	I²C 1byte 或 2byte 讀取通訊協定，請從下列值中選擇。 i1BYTE: 1byte i2BYTE: 2byte	i1BYTE
WAKEUP_FEATURE	從下列值中選擇 Register WU bit6 WU。 iENABLE: Enable iDISABLE: Disable	iDISABLE
WAKEUP_XL_INI	Register XL的設定值。 X-Direction : Wake Up lower threshold [mT]	0.0F
WAKEUP_XH_INI	Register XH的設定值。 X-Direction : Wake Up lower threshold [mT]	0.0F
WAKEUP_YL_INI	Register YL的設定值。 X-Direction : Wake Up lower threshold [mT]	0.0F
WAKEUP_YH_INI	Register YH的設定值。 Y-Direction : Wake Up upper threshold [mT]	0.0F
WAKEUP_ZL_INI	Register ZL的設定值。 Z-Direction : Wake Up lower threshold [mT]	0.0F
WAKEUP_ZH_INI	Register ZH的設定值。 Z-Direction : Wake Up upper threshold [mT]	0.0F
SENSITIVITY	從下列值中選擇 Full-range 或 Short-range。 iRANGE_FULL: Full-range iRANGE_SHORT: Short-range	iRANGE_FULL
Config_INI	Register Config的設定值。	bit7 DT = 0 bit6 AM = 0 bit5:4 TRIG = 00 bit3 X2 = 0 bit2:1 TL_mag = 00 bit0 CP = 1
READ_OUT	從下列值中選取是否以 12bit 或 8bit 讀取磁性資料。 i12BITS: 12bit i8BITS: 8bit	i12BITS
POWER_MODE	從下列值中選擇 Power Mode。 eLOW_POWER_MODE: Low power mode eMASTER_CONTROL_MODE: Master control mode eFAST_MODE: Fast mode	eMASTER_CONTROL_MODE
UPDATE_RATE_INI	從下列數值中選擇 Register MOD2 PRD” 的頻率設定。 eRATE_700_HZ: 770 Hz eRATE_97_HZ: 97 Hz eRATE_24_HZ: 24 Hz eRATE_12_HZ: 12 Hz eRATE_6_HZ: 6 Hz eRATE_3_HZ: 3 Hz eRATE_0_4_HZ: 0.4 Hz eRATE_0_05_HZ: 0.05 Hz	eRATE_12_HZ

etSTS oTLE493D_P2B6_RESET( void )

oTLE493D_P2B6_RESET函數是重設TLE493D-P2B6的API函數。

– Step1 Send 0xFF
– Step2 Send 0xFF again
– Step3 Send 0x00
– Step4 Send 0x00 again
– Step5 Wait 30μs required after device reset to ensure stable startup
– Step6 Correct CP bit

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误

etSTS oTLE493D_P2B6_INIT( void )

oTLE493D_P2B6_INIT函式是重置後設定TLE493D-P2B6的API函式。

– Step1 Configuration bus
– Step2 Disable Interrupt before other settings
– Step3 Sensor Configuration
– Step4 Disable Test Mode
– Step5 Enable/Disable Wake-Up
– Step6 Set Wake-Up Threshold
– Step7 Set Power Mode
– Step8 Set Update Rate
– Step9 Enable/Disable Collision Avoidance or Clock Stretching
– Step10 Enable/Disable Interrupt

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_PARAMETER	在下列任一情况下 1. 如果 I2C_PROTOCOL_INI 的值与下列值不同 i1BYTE, i2BYTES 2. 如果 TLE493D_P2B6_TYPE 的值与下列值不同 eTLE493D_P2B6_A0, eTLE493D_P2B6_A1, eTLE493D_P2B6_A2, eTLE493D_P2B6_A3 3. 當 Wake-up Threshold 的數值為以下情況時 WAKEUP_XL_INI > WAKEUP_XH_INI WAKEUP_YL_INI > WAKEUP_YH_INI WAKEUP_ZL_INI > WAKEUP_ZH_INI 4.當 Wake-up Threshold 設定值超出下列範圍時 iMIN_TLE493D_P2B6_XL_f ≦ WAKEUP_XL_INI ≦ iMAX_TLE493D_P2B6_XL_f iMIN_TLE493D_P2B6_YL_f ≦ WAKEUP_YL_INI ≦ iMAX_TLE493D_P2B6_YL_f iMIN_TLE493D_P2B6_ZL_f ≦ WAKEUP_ZL_INI ≦ iMAX_TLE493D_P2B6_ZL_f iMIN_TLE493D_P2B6_XH_f ≦ WAKEUP_XHL_INI ≦ iMAX_TLE493D_P2B6_XH_f iMIN_TLE493D_P2B6_YH_f ≦ WAKEUP_YH_INI ≦ iMAX_TLE493D_P2B6_YH_f iMIN_TLE493D_P2B6_ZH_f ≦ WAKEUP_ZH_INI ≦ iMAX_TLE493D_P2B6_ZH_f 5. POWER_MODE的值若非下列值時 eLOW_POWER_MODE, eFAST_MODE, eMASTER_CONTROL_MODE 6. 當UPDATE_RATE_INI的值非下列值時 eRATE_700_HZ, eRATE_97_HZ, eRATE_24_HZ, eRATE_12_HZ, eRATE_6_HZ, eRATE_3_HZ, eRATE_0_4_HZ, eRATE_0_05_HZ
		eSTS_ERR_DIAG	在下列任一情况下 1. Fuse Parity Error 2. Register Diag CF = 0 3. Register Diag T = 1

etSTS oTLE493D_P2B6_WRITE_WAKEUP( uint8 wu_sts )

oTLE493D_P2B6_WRITE_WAKEUP函數是設定 “喚醒” 功能啟用/停用的API函數。

– Step1 Read all registers and retrieve the WU, Config, and Diag register values
– Step2 Confirm test mode is disabled and CF = 1
– Step3 Write Register 0x0D( WU ) : Setting wake-up bit
– Step4 Write Register 0x0D( WU ) : Setting wake-up
– Step5 Write Register 0x10(Config): Update CP bit

注意：當 Wake-up 功能啟用時，必須將 Test Mode 功能關閉。

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_DIAG	在下列任一情况下 1. Register Diag CF = 0 2. Register Diag T = 1
参数 IN	uint8 wu_sts	启用/禁用 Wake-up 功能。	从以下数值中选择 iENABLE, iDISABLE

etSTS oTLE493D_P2B6_WRITE_WAKEUP_THRES( float32 thres_xl, float32 thres_yl, float32 thres_zl, float32 thres_xh, float32 thres_yh, float32 thres_zh )

oTLE493D_P2B6_WRITE_WAKEUP_THRES函数是用于设置唤醒功能阈值的API函数。

– Step1 Check Threshold
– Step2 Set Wake-Up Lower Threshold
– Step3 Set Wake-Up Upper Threshold

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_PARAMETER	在下列任一情况下 1. 当Wake-up Threshold值为以下情况时 thres_xl > thres_xh thres_yl > thres_yh thres_zl > thres_zh 2.Wake-up Threshold的设置值超出下列范围时 iMIN_TLE493D_P2B6_XL_f ≦ thres_xl ≦ iMAX_TLE493D_P2B6_XL_f iMIN_TLE493D_P2B6_YL_f ≦ thres_yl ≦ iMAX_TLE493D_P2B6_YL_f iMIN_TLE493D_P2B6_ZL_f ≦ thres_zl ≦ iMAX_TLE493D_P2B6_ZL_f iMIN_TLE493D_P2B6_XH_f ≦ thres_xh ≦ iMAX_TLE493D_P2B6_XH_f iMIN_TLE493D_P2B6_YH_f ≦ thres_yh ≦ iMAX_TLE493D_P2B6_YH_f iMIN_TLE493D_P2B6_ZH_f ≦ thres_zh ≦ iMAX_TLE493D_P2B6_ZH_f full range iMIN_TLE493D_P2B6_XL_f -160.0mT iMAX_TLE493D_P2B6_XL_f 160.0mT iMIN_TLE493D_P2B6_YL_f -160.0mT iMAX_TLE493D_P2B6_YL_f 160.0mT iMIN_TLE493D_P2B6_ZL_f -160.0mT iMAX_TLE493D_P2B6_ZL_f 160.0mT short range iMIN_TLE493D_P2B6_XL_f -100.0mT iMAX_TLE493D_P2B6_XL_f 100.0mT iMIN_TLE493D_P2B6_YL_f -100.0mT iMAX_TLE493D_P2B6_YL_f 100.0mT iMIN_TLE493D_P2B6_ZL_f -100.0mT iMAX_TLE493D_P2B6_ZL_f 100.0mT
参数 IN	float32 thres_xl	Wake-Up Lower X Threshold	full range 7.7LSB/mT (Typ.) short range 15.4LSB/mT (Typ.)
	float32 thres_yl	Wake-Up Lower Y Threshold	full range 7.7LSB/mT (Typ.) short range 15.4LSB/mT (Typ.)
	float32 thres_zl	Wake-Up Lower Z Threshold	full range 7.7LSB/mT (Typ.) short range 15.4LSB/mT (Typ.)
	float32 thres_xh	Wake-Up Upper X Threshold	full range 7.7LSB/mT (Typ.) short range 15.4LSB/mT (Typ.)
	float32 thres_yh	Wake-Up Upper Y Threshold	full range 7.7LSB/mT (Typ.) short range 15.4LSB/mT (Typ.)
	float32 thres_zh	Wake-Up Upper Z Threshold	full range 7.7LSB/mT (Typ.) short range 15.4LSB/mT (Typ.)

etSTS oTLE493D_P2B6_WRITE_POWER_MODE( etTLE493D_P2B6_POWER power )

oTLE493D_P2B6_WRITE_POWER_MODE函数是用于设置 Power Mode 的API函数。

– Step1 Validate input and determine MODE bitsValidate input and determine MODE bits
– Step2 Read 0x11(MOD1), 0x13(MOD2) Register Value and Check Fuse Parity
– STep3 Write Register 0x11( MOD1 ) : Setting Power mode

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_PARAMETER	如果不是以下值 eLOW_POWER_MODE, eFAST_MODE, eMASTER_CONTROL_MODE
		eSTS_ERR_DIAG	Fuse Parity Error
参数 IN	etTLE493D_P2B6_POWER power	Register MOD1 MODE的设定值	从以下数值中选择 eLOW_POWER_MODE, eFAST_MODE, eMASTER_CONTROL_MODE

etSTS oTLE493D_P2B6_WRITE_RATE( etTLE493D_P2B6_RATE rate )

oTLE493D_P2B6_WRITE_RATE函数是用于设置感应周期的API函数。

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_PARAMETER	如果不是以下值 eRATE_700_HZ, eRATE_97_HZ, eRATE_24_HZ, eRATE_12_HZ, eRATE_6_HZ, eRATE_3_HZ, eRATE_0_4_HZ, eRATE_0_05_HZ
		eSTS_ERR_DIAG	Fuse Parity Error
参数 IN	etTLE493D_P2B6_RATE rate	Register MOD2 PRD的设定值	从以下数值中选择 eRATE_700_HZ, eRATE_97_HZ, eRATE_24_HZ, eRATE_12_HZ, eRATE_6_HZ, eRATE_3_HZ, eRATE_0_4_HZ, eRATE_0_05_HZ

etSTS oTLE493D_P2B6_WRITE_INT( uint8 en_dis )

oTLE493D_P2B6_WRITE_INT函数是用于设置/INT功能启用/禁用的API函数。

– Step1 Read 0x11(MOD1), 0x13(MOD2) Register Value and Check Fuse Parity
– Step2 Write Register 0x11( MOD1 ) : Interrupt enable/disable

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_DIAG	Fuse Parity Error
参数 IN	uint8 en_dis	Register MOD1 INT的设定值	从以下数值中选择 iENABLE, iDISABLE

etSTS oTLE493D_P2B6_WRITE_CA( uint8 ca )

oTLE493D_P2B6_WRITE_CA函数是用于设置 Collision avoidance 功能启用/禁用的API函数。

– Step1 Read 0x11(MOD1), 0x13(MOD2) Register Value and Check Fuse Parity
– Step2 Write Register 0x11( MOD1 ) : Setting Collision avoidance

注：时钟拉伸功能仅在主控模式和低功耗模式下支持。

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_DIAG	Fuse Parity Error
参数 IN	uint8 ca	Register MOD1 CA的设定值	从以下数值中选择 iENABLE, iDISABLE

etSTS oTLE493D_P2B6_WRITE_TEST_MODE( etTLE493D_P2B6_TEST mode )

oTLE493D_P2B6_WRITE_TEST_MODE函数是用于设置 Test Mode 功能的API函数。

– Step1 Input validation and determine Regsiter TMode TST bit
– Step2 Update Regsiter TMode TST bits

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_PARAMETER	如果不是以下值 eTEST_MODE_NO, eTEST_MODE_VAHLL, eTEST_MODE_SPIN, eTEST_MODE_SAT
		eSTS_ERR_DIAG	Fuse Parity Error
参数 IN	etTLE493D_P2B6_TEST mode	Regsiter TMode TST的设定值	从以下数值中选择 eTEST_MODE_NO, eTEST_MODE_VAHLL, eTEST_MODE_SPIN, eTEST_MODE_SAT

etSTS oTLE493D_P2B6_WRITE_TRIGGER( etTLE493D_P2B6_TRIGGER trig_type )

oTLE493D_P2B6_WRITE_TRIGGER函数是用于设置 Trigger 功能的API函数。

– Step1 Validate input and determine Register Config TRIG bits
– Step2 Update Register Config TRIG bits
– Step3 Write Register 0x10( Config ) : Setting Trigger

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_PARAMETER	如果不是以下值 eTRIG_NO_TRIGGER, eTRIG_AFTER_WRITE, eTRIG_BEFORE_MSB, eTRIG_AFTER_05H
参数 IN	etTLE493D_P2B6_TRIGGER trig_type	Register Config TRIG的设定值	从以下数值中选择 eTRIG_NO_TRIGGER, eTRIG_AFTER_WRITE, eTRIG_BEFORE_MSB, eTRIG_AFTER_05H

etSTS oTLE493D_P2B6_READ_MAG_RAW( stTLE493D_P2B6_RAW_O* rlt )

oTLE493D_P2B6_READ_MAG_RAW函数是用于读取X轴、Y轴、Z轴磁场 RAW （原始数据）值的API函数。

注：使用此函数可在无需温度数据时加速磁性测量。

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
参数 OUT	stTLE493D_P2B6_RAW_O* rlt	Register Bx, By and Bz读值 sint16 rlt.raw_bx [mT/LSB] sint16 rlt.raw_by [mT/LSB] sint16 rlt.raw_bz [mT/LSB]

etSTS oTLE493D_P2B6_READ_MAG( stTLE493D_P2B6_O* rlt )

oTLE493D_P2B6_READ_MAG函数是用于读取X轴、Y轴、Z轴磁性数据的API函数。

注：使用此函数可在无需温度数据时加速磁性测量。

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_MAX	full-range：如果超过 160.0 mT short-range：如果超过 100.0 mT
		eSTS_ERR_MIN	full-range：小于 -160.0 mT short-range：小于 -100.0mT
参数 OUT	stTLE493D_P2B6_O* rlt	Register Bx、By 和 Bz 读值 float32 rlt.bx [mT] float32 rlt.by [mT] float32 rlt.bz [mT]

etSTS oTLE493D_P2B6_READ_MAG_TEMP_RAW( stTLE493D_P2B6_RAW_O* rlt )

oTLE493D_P2B6_READ_MAG_TEMP_RAW函数是用于读取X轴、Y轴、Z轴磁场及温度 RAW（原始数据） 值的API函数。

注：要使用此功能，必须启用温度测量功能。

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
参数 OUT	stTLE493D_P2B6_O* rlt	Register Bx, By, Bz and Temp读值 sint16 rlt.raw_bx [mT/LSB] sint16 rlt.raw_by [mT/LSB] sint16 rlt.raw_bz [mT/LSB] sint16 rlt.raw_temp [°C]

etSTS oTLE493D_P2B6_READ_MAG_TEMP( stTLE493D_P2B6_O* rlt )

oTLE493D_P2B6_READ_MAG_TEMP函数是用于读取X轴、Y轴、Z轴磁数据及温度数据的API函数。

注：要使用此功能，必须启用温度测量功能。

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_MAX	在下列任一情况下 1. Bx > iMAX_TLE493D_P2B6_BX_f 2. By > iMAX_TLE493D_P2B6_BY_f 3. Bz > iMAX_TLE493D_P2B6_BZ_f 4. temp > 125.0 °C full range iMAX_TLE493D_P2B6_BX_f 160.0mT iMAX_TLE493D_P2B6_BY_f 160.0mT iMAX_TLE493D_P2B6_BZ_f 160.0mT short range iMAX_TLE493D_P2B6_BX_f 100.0mT iMAX_TLE493D_P2B6_BY_f 100.0mT iMAX_TLE493D_P2B6_BZ_f 100.0mT
		eSTS_ERR_MIN	在下列任一情况下 1. Bx < iMIN_TLE493D_P2B6_BX_f 2. By < iMIN_TLE493D_P2B6_BY_f 3. Bz < iMIN_TLE493D_P2B6_BZ_f 4. temp < -40.0 °C full range iMIN_TLE493D_P2B6_BX_f -160.0mT iMIN_TLE493D_P2B6_BY_f -160.0mT iMIN_TLE493D_P2B6_BZ_f -160.0mT short range iMIN_TLE493D_P2B6_BX_f -100.0mT iMIN_TLE493D_P2B6_BY_f -100.0mT iMIN_TLE493D_P2B6_BZ_f -100.0mT
参数 OUT	stTLE493D_P2B6_O* rlt	Register Bx、By 和 Bz 的磁性数据 Register Temp 温度值 float32 rlt.bx [mT] float32 rlt.by [mT] float32 rlt.bz [mT] float32 rlt.temp [°C]

etSTS oTLE493D_P2B6_READ_DIAG( uint8* diag )

oTLE493D_P2B6_READ_DIAG函数是用于读取Register Diag诊断信息的API函数。

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_DIAG	Fuse Parity Error
参数 IN	uint8 ca	Register Diag读值

etSTS oTLE493D_P2B6_READ_REG( uint8* reg )

oTLE493D_P2B6_READ_REG函数是读取所有 Register 值的API函数。

返回值	etSTS	OSS-ECAL状态码
		eSTS_FIN	正常終止
		eSTS_ERR_I2C_OBJECT	I2C对象选择错误
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C错误
		eSTS_ERR_DIAG	Fuse Parity Error
参数 OUT	uint8* reg	reg[0] = Register Bx reg[1] = Register By reg[2] = Register Bz reg[3] = Register Temp reg[4] = Register Bx2 reg[5] = Register Temp2 reg[6] = Register Diag reg[7] = Register XL reg[8] = Register XH reg[9] = Register YL reg[10] = Register YH reg[11] = Register ZL reg[12] = Register ZH reg[13] = Register WU reg[14] = Register TMode reg[15] = Register TPhase reg[16] = Register Config reg[17] = Register MOD1 reg[18] = Register Reserved reg[19] = Register MOD2 reg[20] = Register Reserved reg[21] = Register Reserved reg[22] = Register Ver

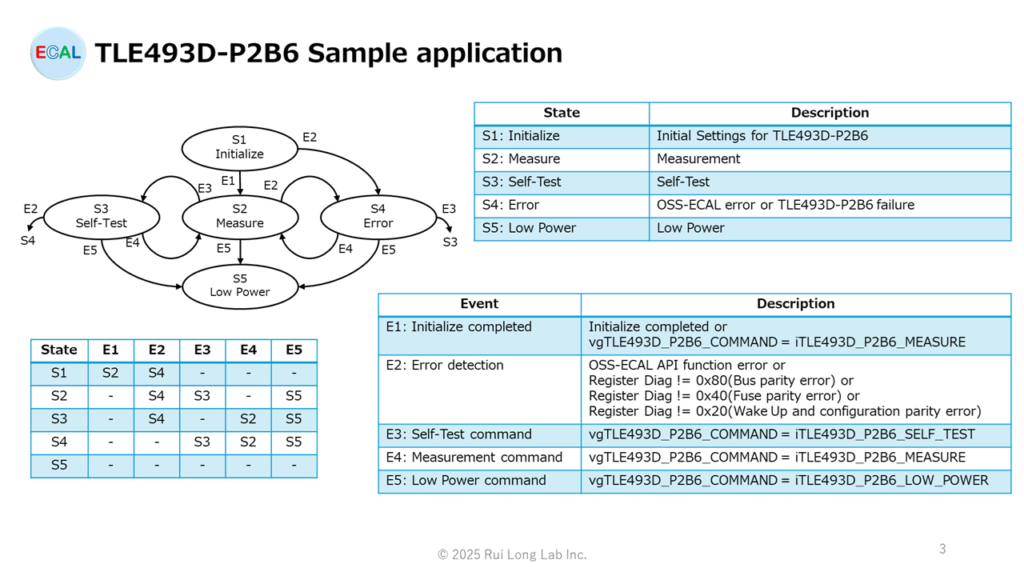

Sample Application

OSS-ECAL在sample文件夹中包含了示例应用程序。本文将对该应用程序进行概述说明。请将其作为参考资料，用于将OSS-ECAL集成到贵公司的产品程序中。

State	vgTLE493D_P2B6_COMMAND	状态转换条件	加工概述	API 功能
Initialize	iTLE493D_P2B6_INITIALIZE	初回	TLE493D-P2B6 Initialize State	oTLE493D_P2B6_RESET oTLE493D_P2B6_WRITE_TRIGGER
Measure	iTLE493D_P2B6_MEASURE	1. Initialize完成 2. vgTLE493D_P2B6_COMMAND= 　iTLE493D_P2B6_MEASURE	3D Hall效应磁测量	oTLE493D_P2B6_READ_DIAG oTLE493D_P2B6_READ_MAG_TEMP
Self-test	iTLE493D_P2B6_SELF_TEST	vgTLE493D_P2B6_COMMAND= iTLE493D_P2B6_SELF_TEST	自检	oTLE493D_P2B6_WRITE_TEST_MODE oTLE493D_P2B6_WRITE_TRIGGER oTLE493D_P2B6_READ_MAG_TEMP_RAW
Error	iTLE493D_P2B6_ERROR	vgTLE493D_P2B6_COMMAND= iTLE493D_P2B6_ERROR	Error过程	-*
Low Power	iTLE493D_P2B6_LOW_POWER	vgTLE493D_P2B6_COMMAND= iTLE493D_P2B6_LOW_POWER	Low Power	oTLE493D_P2B6_WRITE_POWER_MODE

＊ 产品计划提供支持。

HAL 支持列表

OSS-ECAL 的 HAL 支持如下。 请注意，即使使用相同的 HAL，不同的版本、MCU 和开发环境也可能无法协同工作。 该列表正在按顺序扩展。

Manufacturer	SDK/IDE Tool	HAL Name	Ver	HALNAME	Support
Arduino	Arduino IDE	Arduino	1.8.6	ARDUINO	X
Debian	–	GNU/Linux	10.3	Linux	X
Espressif	ESP-IDF	HAL	ｖ5.5	ESP32	X
Infineon	ModusToolbox	mtb-hal-cat1	2.4.3	ModusToolbox	X
NXP	MCUXpresso SDK	SDK_2.x_EVKB-IMXRT1050	2.16	iMXRT1051B1052B	X
Renesas	Synergy Software Package	HAL	2.6.0	SSP	X
STMicroelectronics	STM32Cube	STM32CubeF4	V1.28.1	STM32F4	X

开发环境

OSS-ECAL 开发过程中的 MCU 和开发环境如下。

HALNAME	Manufacturer	Board	MCU	IDE
ARDUINO	Arduino	1.Mega 2560 Rev3 2.Arduino Pro Mini 3.3V	ATmega2560 ATmega328P	Arduino IDE 2.3.3
ESP32	Espressif	ESP32-C3-DevKitC-02	ESP32-C3-WROOM-02U	Espressif-IDE
Linux	BeagleBoard	BeagleBone Black	TI AM335x	–
ModusToolbox	Infineon	CY8CPROTO-063-BLE PSoC 6 BLE Prototyping Kit	CYBLE-416045-02	ModusToolbox
iMXRT1051B1052B	NXP	IMXRT1050-EVKB	i.MX RT1050	MCUXpresso IDE
SSP	Renesas	S7G2 SK	R7FS7G27H3A01CFC	e² studio for Renesas Synergy
STM32F4	STMicroelectronics	STM32 Nucleo-64 boards	STM32F401RETx	STM32CubeIDE

文件结构

Folder*	File	summary
TLE9201SG_HALNAME_VERSION/sample	sample.c	Sample Application Program
	sample.h	Sample Application Header
TLE9201SG_HALNAME_VERSION	oTLE9201SG.c	OSS-ECAL Program for TLE9201SG
	oTLE9201SG.h	OSS-ECAL Header for TLE9201SG
	oss_ecal.h	OSS-ECAL Common Header
	user_setting.c	Const and Table of User setting
	user_setting.h	Header of User setting
	readme.md	Readme
	OSS-ECAL Terms of Use.txt	OSS-ECAL Terms of Use

* 有关 HALNAME，请参阅 HAL 支持。

OSS-ECAL 下载

请从 OSS-ECAL 英文网站下载 OSS-ECAL。下载时，请先登录 OSS-ECAL 英文网站，然后再进行操作。

内置方法

如何将 OSS-ECAL 纳入用户程序

如何在用户程序中整合多个 OSS-ECAL（相同的 MCU 功能）

如何在用户程序中整合多个 OSS-ECAL（不同 MCU 功能）

如何将多个相同的电子元件整合到一个用户程序中

如何通过更换电子元件减少对用户程序的影响

注意

OSS-ECAL 示例版本不适用于线程（任务）或不同优先级的中断。 请不要像下面的示例那样使用它。

例如 如果每个传感器被分配到相同的 ADC 组，而 OSS-ECAL API 在具有不同优先级的进程中执行，则可能无法获得正确的值。

ADC Gr0 Ch0　Temperature sensor AD22100A　每隔 100 毫秒采集一次温度（低优先级）
ADC Gr0 Ch1　Pressure sensor　　 MPX5999D　事件中断时采集压力（高优先级）
