STLM20 Grade 9(STLM20DD9F)

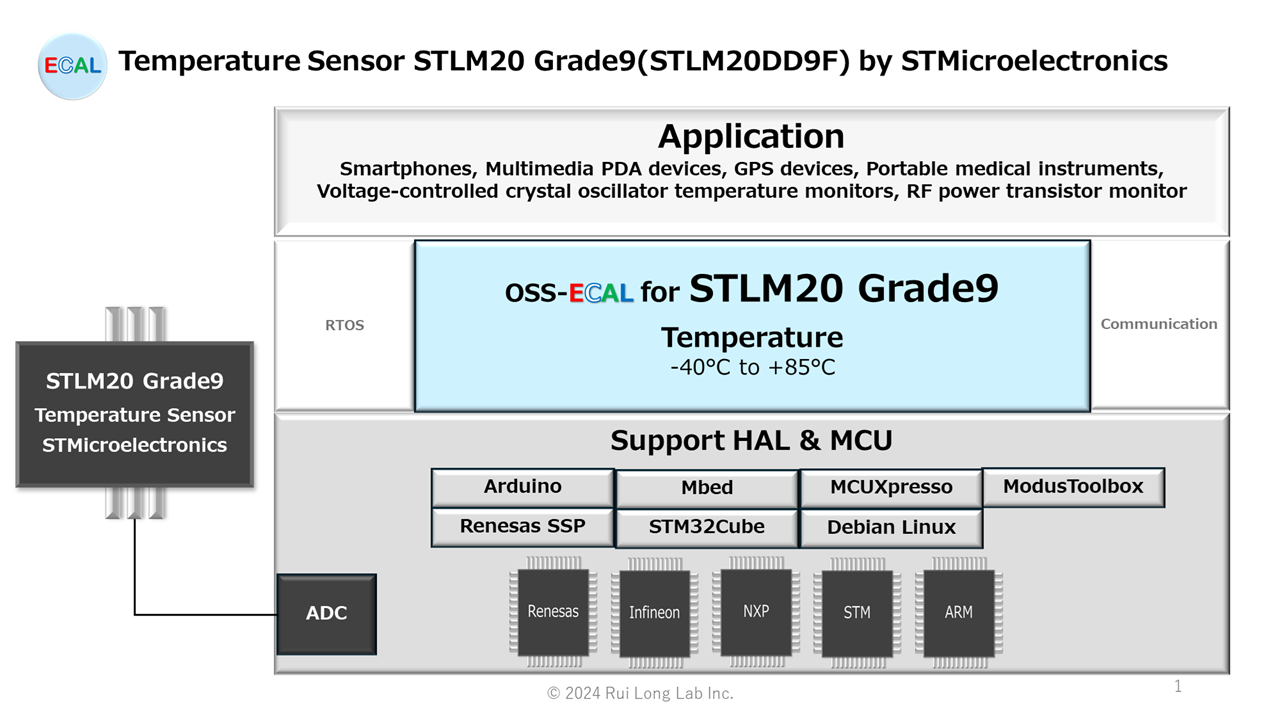

STLM20 Grade 9(STLM20DD9F) 的概述以及 STLM20 Grade 9 用OSS-ECAL的提供情况。STLM20 Grade 9 是 STMicroelectronics 公司生产的温度传感器IC(温度范围为 -40 ℃ 至 +85 ℃)。
MCU interface : ADC

有关数据手册,请按照意法半导体(STMicroelectronics)的指示,从这里通过型号编号进行搜索。

注意: 本资源的原始语言为英语。 翻译仅为方便起见提供概要,可能使用了机器翻译,我们对翻译的准确性和合理性不作任何保证。 此外,在进行实际设计等操作前,请务必参考最新版本的Datasheet。

STLM20 Grade 9(STLM20DD9F)

概述

STLM20 是一款专为低电流应用设计的精密模拟输出温度传感器,特别适用于需要最大限度延长电池寿命的场景。该传感器的工作温度范围为 –55 °C 至 130 °C(等级 7)或 –40 °C 至 85 °C(等级 9)。电源电压工作范围为 2.4 V 至 5.5 V。STLM20 的最大温度精度为 ±1.5 °C(典型值 ±0.5 °C),在环境温度为 25 °C 且 VCC 为 2.7 V 时。温度误差随温度线性增加,并在温度范围的极端值处达到最大值 ±2.5 °C。温度范围受电源电压影响。对于温度等级 7 的设备,电源电压为 2.7 V 至 5.5 V, 温度范围的极值为+130 °C和–55 °C(将电源电压从2.7 V降至2.4 V时,工作温度范围的下限从–55 °C变为–30 °C,而上限仍保持在+130 °C)。

STLM20的最大静态供电电流为8 μA。因此,自发热效应可忽略不计。

特点

  • 高精度模拟电压输出温度传感器
  • ±1.5 °C 最大温度精度(25 °C 时,典型值为 ±0.5 °C)
  • 超低静态供电电流:4.8 μA(典型值)和 8.0 μA(最大值)
  • 工作电压范围:2.4 V 至 5.5 V
  • 工作温度范围:–55 °C 至 130 °C(等级 7)–40 °C 至 85 °C(等级 9)
  • SOT323-5L 5 引脚封装
  • UDFN-4L 4 引脚封装

应用

  • 智能手机
  • 多媒体个人数字助理(PDA)设备
  • 全球定位系统(GPS)设备
  • 便携式医疗仪器
  • 电压控制晶体振荡器
    温度监测器
  • 射频功率晶体管监测器

OSS-ECAL规格

API 函数

OSS-ECAL API 函数基本上被假定为周期性Thread (TASK) 的函数调用。

etSTS oSTLM20DD9F_START(void)

oSTLM20DD9F_START 函数是用于启动 STLM20 Grade 9 的 AD 转换的 API 函数。

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_HAL_ADCHAL ADC 错误
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_HAL_OTHERS_RUN其他应用程序正在运行 HAL (STM32F4)
eSTS_ERR_ADC_OBJECTADC 对象选择错误
etSTS oSTLM20DD9F_READ( float32* rlt )

oSTLM20DD9F_READ 函数是一个 API 函数,用于检测 STLM20 Grade 9 的 AD 转换是否结束,读取 AD 转换值,将 AD 转换值转换为特征温度,并将温度存储在 rlt 中。

模数转换值到温度转换方程
Voltage value = (AD conversion value × VDD) / ( 2AD bit )
Temperature = ((voltage value – voltage offset value) / gain) + Temperature offset value (Min, Max Limit)

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_MIN最低温度error(rlt为最低温度)
eSTS_ERR_MAX最高温度error(rlt为最高温度)
eSTS_ERR_HAL_ADCHAL ADC 错误 (STM32F4 Timeout)
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_ADC_OBJECTADC 对象选择错误
参数 OUTfloat32* rlt温度 -40 至 +85 [°C]
etSTS oSTLM20DD9F_START_READ( float32* rlt )

oSTLM20DD9F_START_READ 函数是一个 API 函数,用于启动 STLM20 Grade 9 的 AD 转换,等待 AD 转换完成,读取 AD 转换值,将 AD 转换值转换为温度特性,并将温度存储在 rlt 中。

模数转换值到温度转换方程
Voltage value = (AD conversion value × VDD) / ( 2AD bit )
Temperature = ((voltage value – voltage offset value) / gain) + Temperature offset value (Min, Max Limit)

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_MIN最低温度error(rlt为最低温度)
eSTS_ERR_MAX最高温度error(rlt为最高温度)
eSTS_ERR_HAL_ADCHAL ADC 错误 (STM32F4 Timeout)
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_HAL_OTHERS_RUN其他应用程序正在运行 HAL (STM32F4)
eSTS_ERR_ADC_OBJECTADC 对象选择错误
参数 OUTfloat32* rlt温度 -40 至 +85 [°C]

HAL 支持列表

OSS-ECAL 的 HAL 支持如下。 请注意,即使使用相同的 HAL,不同的版本、MCU 和开发环境也可能无法协同工作。 该列表正在按顺序扩展。

ManufacturerSDK/IDE ToolHAL NameVerHALNAMESupport
ArduinoArduino IDEArduino1.8.6ARDUINOX
ArmKeil MDK v6Mbed OS6.17.0MBEDX
DebianGNU/Linux10.3LinuxX
InfineonModusToolboxmtb-hal-cat12.4.3ModusToolboxX
NXPMCUXpresso SDKSDK_2.x_EVKB-IMXRT10502.16iMXRT1051B1052BX
RenesasSynergy Software PackageHAL2.6.0SSPX
STMicroelectronicsSTM32CubeSTM32CubeF4V1.28.1STM32F4X
HAL 功能对应表
HALNAMEoSTLM20DD9F_STARToSTLM20DD9F_READoSTLM20DD9F_START_READ
ARDUINOX
MBEDX
LinuxX
ModusToolboxX
iMXRT1051B1052BXXX
SSPXXX
STM32F4XX
Time-out time: HAL_MAX_DELAY
X
Time-out time: HAL_MAX_DELAY
开发环境

OSS-ECAL 开发过程中的 MCU 和开发环境如下。

HALNAMEManufacturerBoardMCUIDE
ARDUINOArduino1.Mega 2560 Rev3
2.Arduino Pro Mini 3.3V
ATmega2560
ATmega328P
Arduino IDE 2.3.3
MBEDSTMicroelectronicsSTM32 Nucleo-64 boardsSTM32F401RETxArm Keil Studio Cloud
LinuxBeagleBoardBeagleBone BlackTI AM335x
ModusToolboxInfineonCY8CPROTO-063-BLE PSoC 6 BLE Prototyping KitCYBLE-416045-02ModusToolbox
iMXRT1051B1052BNXPIMXRT1050-EVKBi.MX RT1050MCUXpresso IDE
SSPRenesasS7G2 SKR7FS7G27H3A01CFCe² studio for Renesas Synergy
STM32F4STMicroelectronicsSTM32 Nucleo-64 boardsSTM32F401RETxSTM32CubeIDE

文件结构

Folder*FileSummary
STLM20DD9F_HALNAME_VERSION/samplesample.c (.cpp)Sample Application Program
sample.hSample Application Header
STLM20DD9F_HALNAME_VERSIONoSTLM20DD9F.c (.cpp)OSS-ECAL Program for STLM20 Grade 9
oSTLM20DD9F.hOSS-ECAL Header for STLM20 Grade 9
STLM20DD9F_ARDUINO.inoSample application programs for Arduino
oss_ecal.hOSS-ECAL Common Header
user_setting.c (.cpp)Const and Table of User setting
user_setting.hHeader of User setting
readme.mdReadme
OSS-ECAL Terms of Use.txtOSS-ECAL Terms of Use

* 有关 HALNAME,请参阅 HAL 支持。

OSS-ECAL 下载

请从 OSS-ECAL 英文网站下载 OSS-ECAL。下载时,请先登录 OSS-ECAL 英文网站,然后再进行操作。

内置方法

如何将 OSS-ECAL 纳入用户程序

如何在用户程序中整合多个 OSS-ECAL(相同的 MCU 功能)

如何在用户程序中整合多个 OSS-ECAL(不同 MCU 功能)

如何将多个相同的电子元件整合到一个用户程序中

如何通过更换电子元件减少对用户程序的影响

注意

OSS-ECAL 示例版本不适用于线程(任务)或不同优先级的中断。 请不要像下面的示例那样使用它。

例如 如果每个传感器被分配到相同的 ADC 组,而 OSS-ECAL API 在具有不同优先级的进程中执行,则可能无法获得正确的值。

ADC Gr0 Ch0 Temperature sensor AD22100A 每隔 100 毫秒采集一次温度(低优先级)
ADC Gr0 Ch1 Pressure sensor   MPX5999D 事件中断时采集压力(高优先级)
