MB85RC256V

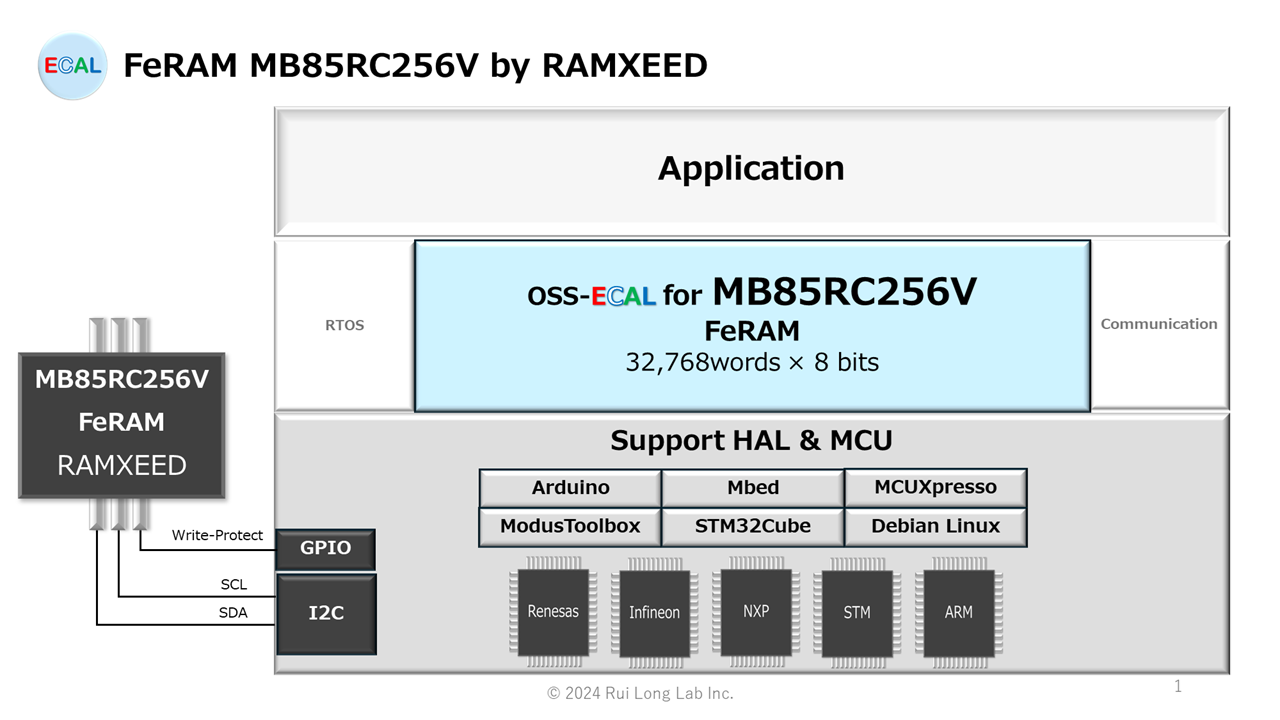

MB85RC256V 的概述以及 MB85RC256V 用OSS-ECAL的提供情况。MB85RC256V 是 RAMXEED 公司生产的 FeRAM(Ferroelectric Random Access Memory) 32,768words × 8 bits。
MCU interface : I2C、GPIO

注意: 本资源的原始语言为英语。 翻译仅为方便起见提供概要,可能使用了机器翻译,我们对翻译的准确性和合理性不作任何保证。 此外,在进行实际设计等操作前,请务必参考最新版本的Datasheet。

MB85RC256V

概述

MB85RC256V 是一种采用强电介质工艺和硅栅极 CMOS 工艺制造的 32,768 字节 × 8 位结构的 FeRAM(强电介质随机访问存储器)。
MB85RC256V 如同 SRAM 一样,无需使用数据备份电池即可实现数据保持。
MB85RC256V采用的存储单元在写入/读取操作中,每字节至少可承受10¹²次耐久性,远超其他非易失性存储器产品。
MB85RC256V无需像闪存或E2PROM那样需要较长的写入时间,因此实现了按字节单位的写入功能。因此,无需等待写入完成的写入忙状态序列。

特点

  • bit配置:32,768 word × 8 bit
  • 两线制串行接口:通过串行时钟(SCL)和串行数据(SDA)的两个端口即可实现所有控制功能。
  • 工作频率:1 MHz(最大)
  • 读写耐用性:1012 次/字节
  • 数据保留:10 年(+85°C)、95 年(+55°C)、200 年(+35°C)以上
  • 工作电源电压:2.7 V 至 5.5 V
  • 低功耗:工作电源电流 200 μA(最大值 @1 MHz) 待机电流 27 μA(典型值)
  • 工作环境温度范围:-40°C 至 +85°C
  • 包装:塑料SOP,8针(150mil)、塑料SOP,8针(208mil),两种包装均符合RoHS指令。

OSS-ECAL规格

API 函数

OSS-ECAL API 函数基本上被假定为周期性Thread (TASK) 的函数调用。

etSTS oMB85RC256V_BYTE_WRITE( etCMP cmp, uint16 mem_adr, uint8 val )

oMB85RC256V_BYTE_WRITE函数是用于将指定地址mem_adr处的值val写入MB85RC256V的API函数。

备注:
使用此函数时,请先通过oMB85RC256V_WP_DIS函数解除写保护后再使用。

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_PARAMETER参数错误(内存地址)
eSTS_ERR_I2C_OBJECTSPI 对象选择错误
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_HAL_OTHERS_RUN其他应用程序正在运行 HAL
(iMXRT1051B1052B, STM32F4)
eSTS_ERR_HAL_I2CHAL I2C 错误
参数 INetCMP cmpOSS-ECAL 组件代码
uint16 mem_adr内存地址0x0000 至 0x7fff
uint8 val要写入的数据
etSTS oMB85RC256V_PAGE_WRITE( etCMP cmp, uint16 mem_adr, uint16 len, uint8* buf )

oMB85RC256V_PAGE_WRITE函数是一个API函数,用于将指定地址mem_adr起始的buf[0]至buf[len-1]的值依次写入MB85RC256V。

备注:
当mem_adr + len大于0x7fff时,地址将滚动到0x0000。

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_PARAMETER参数错误(内存地址)
eSTS_ERR_I2C_OBJECTSPI 对象选择错误
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_HAL_OTHERS_RUN其他应用程序正在运行 HAL
(iMXRT1051B1052B, STM32F4)
eSTS_ERR_HAL_I2CHAL I2C 错误
参数 INetCMP cmpOSS-ECAL 组件代码
uint16 mem_adr内存地址0x0000 至 0x7fff
uint16 len写入字节数
uint8* buf写入数据缓冲区
etSTS oMB85RC256V_CURRENT_READ( etCMP cmp, uint8* rlt )

oMB85RC256V_CURRENT_READ函数是一个API函数,用于从MB85RC256V中读取上次读取或写入地址加1后的1字节值,并将其保存到rlt中。

备注:
上次读取或写入的地址加上1后大于0x7fff时,地址将滚动到0x0000。

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_I2C_OBJECTSPI 对象选择错误
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_HAL_OTHERS_RUN其他应用程序正在运行 HAL
(iMXRT1051B1052B, STM32F4)
eSTS_ERR_HAL_I2CHAL I2C 错误
参数 INetCMP cmpOSS-ECAL 组件代码
uint8* rlt要读取的数据
etSTS oMB85RC256V_RANDOM_READ( etCMP cmp, uint16 mem_adr, uint8* rlt )

oMB85RC256V_RANDOM_READ函数是一个API函数,用于从MB85RC256V中指定的地址mem_adr读取1字节的数据,并将其保存到rlt中。

备注:

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_PARAMETER参数错误(内存地址)
eSTS_ERR_I2C_OBJECTSPI 对象选择错误
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_HAL_OTHERS_RUN其他应用程序正在运行 HAL
(iMXRT1051B1052B, STM32F4)
eSTS_ERR_HAL_I2CHAL I2C 错误
参数 INetCMP cmpOSS-ECAL 组件代码
uint16 mem_adr内存地址0x0000 至 0x7fff
uint8* rlt要读取的数据
etSTS oMB85RC256V_SEQ_READ( etCMP cmp, uint16 mem_adr, uint16 len, uint8* buf )

oMB85RC256V_SEQ_READ函数是一个API函数,用于从MB85RC256V的指定地址mem_adr开始,依次读取len个数据,并将这些数据保存到buf[0]到buf[len-1]中。

备注:
当mem_adr + len大于0x7fff时,地址将滚动到0x0000。

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_PARAMETER参数错误(内存地址)
eSTS_ERR_I2C_OBJECTSPI 对象选择错误
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_HAL_OTHERS_RUN其他应用程序正在运行 HAL
(iMXRT1051B1052B, STM32F4)
eSTS_ERR_HAL_I2CHAL I2C 错误
参数 INetCMP cmpOSS-ECAL 组件代码
uint16 mem_adr内存地址0x0000 至 0x7fff
uint16 len读取的字节数
uint8* buf 读取数据缓冲区
etSTS oMB85RC256V_DIAG_ID( etCMP cmp )

oMB85RC256V_DIAG_ID 函数是一个 API 函数,用于读取制造商 ID 和产品 ID,并将制造商 ID = RAMXEED (0x00A) 和产品 ID = 0x510 的比较结果作为返回值返回。

备注:

返回值etSTSOSS-ECAL status code
eSTS_FIN比较结果 真实
eSTS_ERR_DIAG比较结果 错误
eSTS_ERR_I2C_OBJECTSPI 对象选择错误
eSTS_ERR_OTHERS_RUN其他组件正在执行程序
eSTS_ERR_HAL_OTHERS_RUN其他应用程序正在运行 HAL
(iMXRT1051B1052B, STM32F4)
eSTS_ERR_HAL_I2CHAL I2C 错误
参数 INetCMP cmpOSS-ECAL 组件代码
etSTS oMB85RC256V_WP_EN( etCMP cmp )

oMB85RC256V_WP_EN 函数是用于对 MB85RC256V 执行“写保护启用(写禁用)= ‘Hi’”输出的 API 函数。

备注:

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_GPIO_OBJECTGPIO 对象选择错误
参数 INetCMP cmpOSS-ECAL 组件代码
etSTS oMB85RC256V_WP_DIS( etCMP cmp )

oMB85RC256V_WP_DIS 函数是用于对 MB85RC256V 执行“写保护禁用(写使能)= ‘低’”输出的 API 函数。

备注:

返回值etSTSOSS-ECAL status code
eSTS_FIN成功完成
eSTS_ERR_GPIO_OBJECTGPIO 对象选择错误
参数 INetCMP cmpOSS-ECAL 组件代码

HAL 支持列表

OSS-ECAL 的 HAL 支持如下。 请注意,即使使用相同的 HAL,不同的版本、MCU 和开发环境也可能无法协同工作。 该列表正在按顺序扩展。

ManufacturerSDK/IDE ToolHAL NameVerHALNAMESupport
ArduinoArduino IDEArduino1.8.6ARDUINOX
ArmKeil MDK v6Mbed OS6.17.0MBEDX
DebianGNU/Linux10.3LinuxX
InfineonModusToolboxmtb-hal-cat12.4.3ModusToolboxX
NXPMCUXpresso SDKSDK_2.x_EVKB-IMXRT10502.16iMXRT1051B1052BX
RenesasSynergy Software PackageHAL2.6.0SSP
STMicroelectronicsSTM32CubeSTM32CubeF4V1.28.1STM32F4X
开发环境

OSS-ECAL 开发过程中的 MCU 和开发环境如下。

HALNAMEManufacturerBoardMCUIDE
ARDUINOArduino1.Mega 2560 Rev3
2.Arduino Pro Mini 3.3V
ATmega2560
ATmega328P
Arduino IDE 2.3.3
MBEDSTMicroelectronicsSTM32 Nucleo-64 boardsSTM32F401RETxArm Keil Studio Cloud
LinuxBeagleBoardBeagleBone BlackTI AM335x
ModusToolboxInfineonCY8CPROTO-063-BLE PSoC 6 BLE Prototyping KitCYBLE-416045-02ModusToolbox
iMXRT1051B1052BNXPIMXRT1050-EVKBi.MX RT1050MCUXpresso IDE
SSPRenesasS7G2 SKR7FS7G27H3A01CFCe² studio for Renesas Synergy
STM32F4STMicroelectronicsSTM32 Nucleo-64 boardsSTM32F401RETxSTM32CubeIDE

文件结构

Folder*FileSummary
MB85RC256V_HALNAME_010000/samplesample.c (.cpp)Sample application program
sample.hSample application header
MB85RC256V_HALNAME_010000oMB85RC256V.c (.cpp)OSS-ECAL program for MB85RC256V
oMB85RC256V.hOSS-ECAL header for MB85RC256V
oss_ecal.hOSS-ECAL common header
MB85RC256V_ARDUINO.inoSample application programs for Arduino
user_setting.c (.cpp)User configured constants and tables
user_setting.hUser configuration Header
oHAL_i2c_stm32f4.cHAL Program for STM32Cube FW_F4
oHAL_i2c_stm32f4.hHAL Header for STM32Cube FW_F4
readme.mdReadme
OSS-ECAL Terms of Use.txtOSS-ECAL Terms of Use

* 有关 HALNAME,请参阅 HAL 支持。

OSS-ECAL 下载

请从 OSS-ECAL 英文网站下载 OSS-ECAL。下载时,请先登录 OSS-ECAL 英文网站,然后再进行操作。

内置方法

如何将 OSS-ECAL 纳入用户程序

如何在用户程序中整合多个 OSS-ECAL(相同的 MCU 功能)

如何在用户程序中整合多个 OSS-ECAL(不同 MCU 功能)

如何将多个相同的电子元件整合到一个用户程序中

如何通过更换电子元件减少对用户程序的影响

注意

OSS-ECAL 示例版本不适用于线程(任务)或不同优先级的中断。 请不要像下面的示例那样使用它。

例如 如果每个传感器被分配到相同的 ADC 组,而 OSS-ECAL API 在具有不同优先级的进程中执行,则可能无法获得正确的值。

ADC Gr0 Ch0 Temperature sensor AD22100A 每隔 100 毫秒采集一次温度(低优先级)
ADC Gr0 Ch1 Pressure sensor   MPX5999D 事件中断时采集压力(高优先级)
