LM35C series(LM35C, LM35CA)

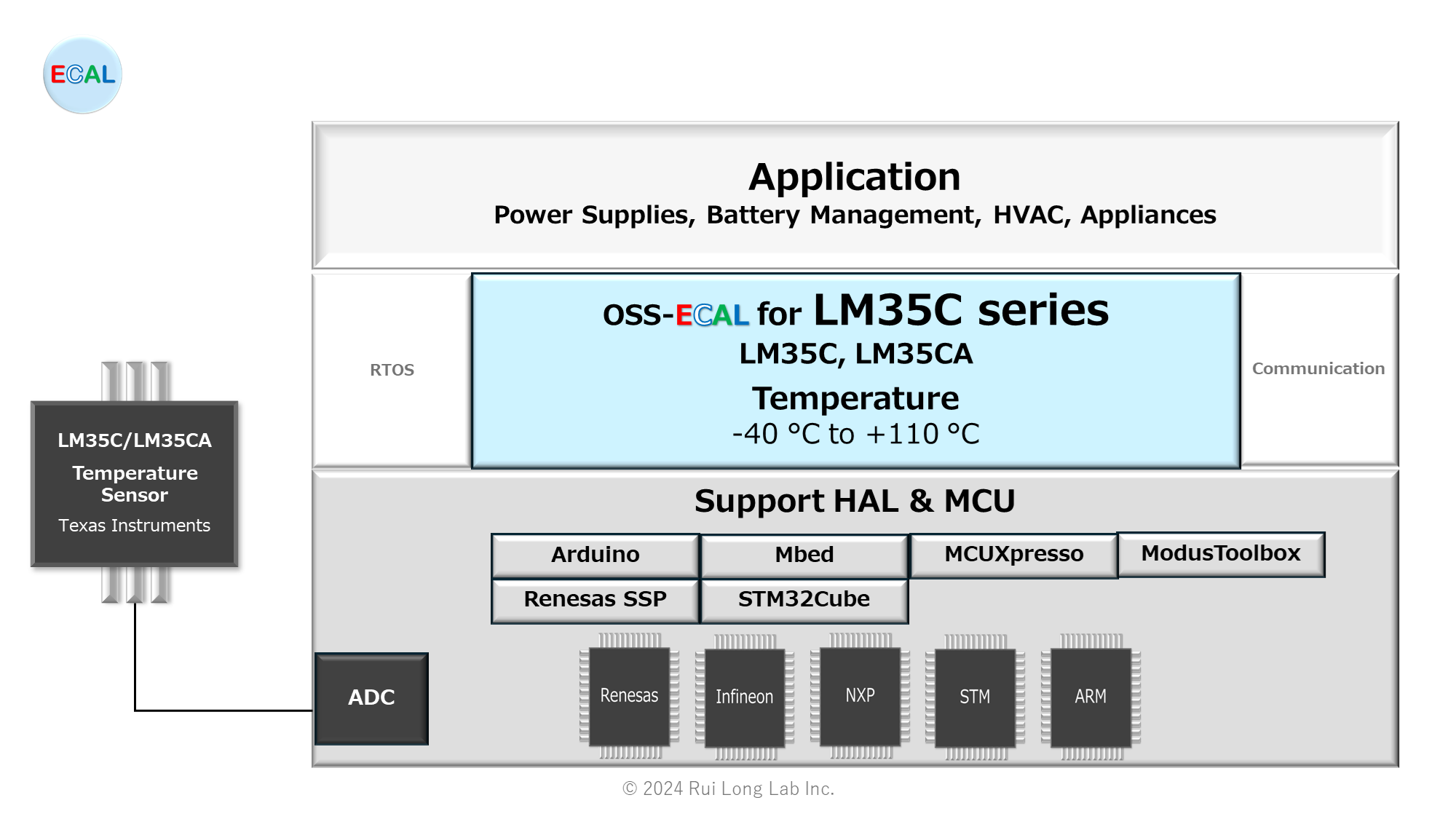

LM35C series(LM35C, LM35CA) 的概述以及 LM35C series 用OSS-ECAL的提供情况。LM35C series 是 Texas Instruments 公司生产的温度传感器IC（温度范围为 -40 ℃ 至 +110 ℃）。
MCU interface : ADC

注意: 本资源的原始语言为英语。翻译仅为方便起见提供概要，可能使用了机器翻译，我们对翻译的准确性和合理性不作任何保证。此外，在进行实际设计等操作前，请务必参考最新版本的Datasheet。

LM35C series(LM35C, LM35CA)

概述

LM35 系列产品是高精度集成电路温度器件，其输出电压与摄氏温度成线性正比关系。相比于以开尔文温度校准的线性温度传感器，LM35 器件的优势在于使用者无需在输出电压中减去一个较大的恒定电压值即可便捷地实现摄氏度调节。LM35 器件无需进行任何外部校准或修整，可在室温下提供 ±¼°C 的典型精度，而在 −55°C 至 +150°C 的完整温度范围内提供 ±¾°C 的精度。晶圆级的修正和校准可确保更低的成本。LM35 器件具有低输出阻抗、线性输出和高精度内在校准功能，这些特性使得连接读取或控制电路变得尤为简单。此器件可使用单电源或正负电源供电。因为 LM35 器件仅需从电源中消耗 60μA 的电流，所以处于静止的空气中时具有不到 0.1°C 的极低自发热。LM35 器件额定工作温度范围为 −55°C 至 150°C，LM35C 器件额定工作温度范围 −40°C 至 110°C（−10° 时精度更高）。LM35 系列器件采用密封 TO 晶体管封装，LM35C、LM35CA 和 LM35D 器件采用塑料 TO-92 晶体管封装。LM35D 器件采用 8 引线表面贴装小外形封装和塑料 TO-220 封装。

特点

直接以摄氏温度（摄氏度）进行校准
线性 +10mV/°C 比例因子
0.5°C 的确保精度（25°C 时）
额定温度范围为 −55°C 至 150°C
适用于远程应用
晶圆级修整实现低成本
工作电压范围 4V 至 30V
电流漏极小于 60μA
低自发热，处于静止的空气中时为 0.08°C
非线性典型值仅 ±¼°C
低阻抗输出，1mA 负载时为 0.1Ω

应用

电源
电池管理
HVAC
电器

OSS-ECAL规格

API 函数

OSS-ECAL API 函数基本上被假定为周期性Thread (TASK) 的函数调用。

etSTS oLM35C_START(void)

oLM35C_START 函数是用于启动 LM35C series 的 AD 转换的 API 函数。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_HAL_ADC	HAL ADC 错误
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL (STM32F4)
		eSTS_ERR_ADC_OBJECT	ADC 对象选择错误

etSTS oLM35C_READ( float32* rlt )

oLM35C_READ 函数是一个 API 函数，用于检测 LM35C series 的 AD 转换是否结束，读取 AD 转换值，将 AD 转换值转换为特征温度，并将温度存储在 rlt 中。

模数转换值到温度转换方程
Voltage value = (AD conversion value × VDD) / ( 2^{AD bit} )
Temperature = ((voltage value – voltage offset value) / gain) + Temperature offset value (Min, Max Limit)

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_MIN	最低温度error（rlt为最低温度）
		eSTS_ERR_MAX	最高温度error（rlt为最高温度）
		eSTS_ERR_HAL_ADC	HAL ADC 错误 (STM32F4 Timeout)
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_ADC_OBJECT	ADC 对象选择错误
参数 OUT	float32* rlt	温度 -40 至 +110 [°C]

etSTS oLM35C_START_READ( float32* rlt )

oLM35C_START_READ 函数是一个 API 函数，用于启动 LM35C series 的 AD 转换，等待 AD 转换完成，读取 AD 转换值，将 AD 转换值转换为温度特性，并将温度存储在 rlt 中。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_MIN	最低温度error（rlt为最低温度）
		eSTS_ERR_MAX	最高温度error（rlt为最高温度）
		eSTS_ERR_HAL_ADC	HAL ADC 错误 (STM32F4 Timeout)
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL (STM32F4)
		eSTS_ERR_ADC_OBJECT	ADC 对象选择错误
参数 OUT	float32* rlt	温度 -40 至 +110 [°C]

HAL 支持列表

OSS-ECAL 的 HAL 支持如下。请注意，即使使用相同的 HAL，不同的版本、MCU 和开发环境也可能无法协同工作。该列表正在按顺序扩展。

Manufacturer	SDK/IDE Tool	HAL Name	Ver	HALNAME	Support
Arduino	Arduino IDE	Arduino	1.8.6	ARDUINO	X
Arm	Keil MDK v6	Mbed OS	6.17.0	MBED	X
Debian	–	GNU/Linux	10.3	Linux	–
Infineon	ModusToolbox	mtb-hal-cat1	2.4.3	ModusToolbox	X
NXP	MCUXpresso SDK	SDK_2.x_EVKB-IMXRT1050	2.16	iMXRT1051B1052B	X
Renesas	Synergy Software Package	HAL	2.6.0	SSP	X
STMicroelectronics	STM32Cube	STM32CubeF4	V1.28.1	STM32F4	X

HAL 功能对应表

HALNAME	oLM35C_START	oLM35C_READ	oLM35C_START_READ
ARDUINO	–	–	X
MBED	–	–	X
Linux	–	–	–
ModusToolbox	–	–	X
iMXRT1051B1052B	X	X	X
SSP	X	X	X
STM32F4	X	X Time-out time: HAL_MAX_DELAY	X Time-out time: HAL_MAX_DELAY

开发环境

OSS-ECAL 开发过程中的 MCU 和开发环境如下。

HALNAME	Manufacturer	Board	MCU	IDE
ARDUINO	Arduino	1.Mega 2560 Rev3 2.Arduino Pro Mini 3.3V	ATmega2560 ATmega328P	Arduino IDE 2.3.3
MBED	STMicroelectronics	STM32 Nucleo-64 boards	STM32F401RETx	Arm Keil Studio Cloud
Linux	BeagleBoard	BeagleBone Black	TI AM335x	–
ModusToolbox	Infineon	CY8CPROTO-063-BLE PSoC 6 BLE Prototyping Kit	CYBLE-416045-02	ModusToolbox
iMXRT1051B1052B	NXP	IMXRT1050-EVKB	i.MX RT1050	MCUXpresso IDE
SSP	Renesas	S7G2 SK	R7FS7G27H3A01CFC	e² studio for Renesas Synergy
STM32F4	STMicroelectronics	STM32 Nucleo-64 boards	STM32F401RETx	STM32CubeIDE

文件结构

Folder*	File	Summary
LM35C_HALNAME_010000/sample	sample.c (.cpp)	Sample application program
	sample.h	Sample application header
LM35C_HALNAME_010000	oLM35C.c (.cpp)	OSS-ECAL program for LM35C serise
	oLM35C.h	OSS-ECAL header for LM35C serise
	oss_ecal.h	OSS-ECAL common header
	LM35C_ARDUINO.ino	Sample application programs for Arduino
	user_setting.c (.cpp)	User configured constants and tables
	user_setting.h	User configuration Header
	readme.md	Readme
	OSS-ECAL Terms of Use.txt	OSS-ECAL Terms of Use
