CAT24C512

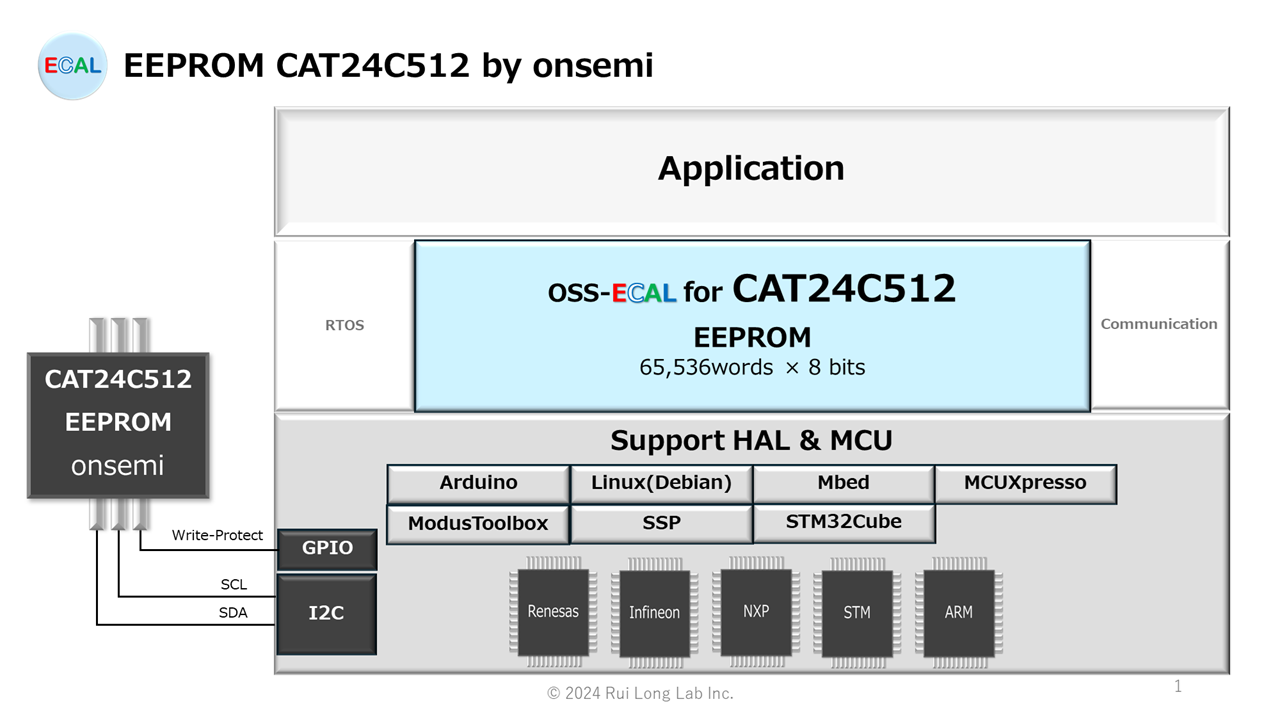

CAT24C512的概述以及CAT24C512用OSS-ECAL的提供情况。CAT24C512是onsemi公司生产的 65,536words × 8bits EEPROM（Electrically Erasable and Programmable Read-Only Memory）。
MCU interface : I²C

注意: 本资源的原始语言为英语。翻译仅为方便起见提供概要，可能使用了机器翻译，我们对翻译的准确性和合理性不作任何保证。此外，在进行实际设计等操作前，请务必参考最新版本的Datasheet。

CAT24C512

概述

CAT24C512 是一款 EERPOM 串行 512 千字节 I²C 设备，内部组织为 65,536 个 8 位字。它具有 128 字节的页面写入缓冲区，并支持标准（100 kHz）、快速（400 kHz）和快速增强（1 MHz）I²C 协议。通过将 WP 引脚置高可禁止写操作（这可保护整个内存）。外部地址引脚使同一总线上最多可地址八个 CAT24C512 设备。片上 ECC（错误校正码）使该设备适用于高可靠性应用。

特点

支持标准（100kHz）、快速（400kHz）和快速增强（1MHz）的I²C协议。
电源电压范围　1.8 V～5.5 V
128字节页面写入缓冲区
整个内存的硬件写保护
I²C总线输入（SCL和SDA）的施密特触发器和噪声抑制滤波器
低功耗CMOS技术
1,000,000 次编程/擦除循环
100年数据保留
工业用及扩展温度范围
8引脚、SOIC、TSSOP、8焊盘UDFN及8球WLCSP封装
这些设备不含铅、不含卤素/不含溴化阻燃剂，符合RoHS标准。

OSS-ECAL规格

API 函数

OSS-ECAL API 函数基本上被假定为周期性Thread (TASK) 的函数调用。

etSTS oCAT24C512_BYTE_WRITE( etCMP cmp, uint16 mem_adr, uint8 val )

oCAT24C512_BYTE_WRITE 函数是用于向 CAT24C512 指定地址 mem_adr 写入值 val 的 API 函数。该函数在写入完成所需的时间（iCAT24C512_WRITE_TIME [ms]）经过后，返回值 eSTS_EXE。

注意：
iCAT24C512_WRITE_TIME [ms] 的经过时间测量是根据调用此函数的线程周期计算的，因此请将线程周期设置为 THREAD_OSS_ECAL_PERIOD [ms]。
在使用此函数之前，请使用 oCAT24C512_WP_DIS函数解除写保护。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_EXE	跑步
		eSTS_ERR_PARAMETER	参数错误（内存地址）
		eSTS_ERR_I2C_OBJECT	I2C 对象选择错误
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C 错误
参数 IN	etCMP cmp	OSS-ECAL components code
	uint16 mem_adr	Memory address	0x0000 to 0xffff
	uint8 val	Data to write

etSTS oCAT24C512_PAGE_WRITE( etCMP cmp, uint16 mem_adr, uint16 len, uint8* buf )

oCAT24C512_PAGE_WRITE 函数是用于向 CAT24C512 设备写入指定地址 mem_adr 起始的 buf[0] 至 buf[len-1] 值的 API 函数。该函数在写入操作完成所需的时间（iCAT24C512_WRITE_TIME [ms]）内，返回状态码 eSTS_EXE。

注意：
当mem_adr + len的值大于0bXXXXXXXXX1111111时，地址将固定为A7至A15，而A0至A6将滚动到0bXXXXXXXXX0000000。
CAT24C512_WRITE_TIME [ms] 的经过时间测量是根据调用此函数的线程周期计算的，因此请将线程周期设置为 THREAD_OSS_ECAL_PERIOD [ms]。
在使用此函数之前，请使用 oCAT24C512_WP_DIS函数解除写保护。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_EXE	跑步
		eSTS_ERR_PARAMETER	参数错误（内存地址）
		eSTS_ERR_I2C_OBJECT	I2C 对象选择错误
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C 错误
参数 IN	etCMP cmp	OSS-ECAL components code
	uint16 mem_adr	Memory address	0x0000 to 0xffff
	uint16 len	Number of bytes to write (Max 128)
	uint8* buf	Data buffer to write

etSTS oCAT24C512_IMM_ADR_READ( etCMP cmp, uint8* rlt )

oCAT24C512_IMM_ADR_READ 函数是一个 API 函数，用于从 CAT24C512 中读取上次读取或写入地址加 1 后的 1 字节值，并将其保存到 rlt 中。

注意：
上次读取或写入的地址 + 1 > 0b1111111111111111 时，地址将滚动到 0b0000000000000000。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_I2C_OBJECT	I2C 对象选择错误
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C 错误
参数 IN	etCMP cmp	OSS-ECAL components code
参数 OUT	uint8* rlt	Data to read

etSTS oCAT24C512_SELECT_READ( etCMP cmp, uint16 mem_adr, uint8* rlt )

oCAT24C512_SELECT_READ函数是一个API函数，用于从CAT24C512中读取指定地址mem_adr处的1字节数据，并将其保存到rlt中。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_PARAMETER	参数错误（内存地址）
		eSTS_ERR_I2C_OBJECT	I2C 对象选择错误
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C 错误
参数 IN	etCMP cmp	OSS-ECAL components code
	uint16 mem_adr	Memory address	0x0000 to 0xffff
参数 OUT	uint8* rlt	Data to read

etSTS oCAT24C512_SEQ_READ( etCMP cmp, uint16 mem_adr, uint16 len, uint8* buf )

oCAT24C512_SEQ_READ函数是一个API函数，用于从CAT24C512设备指定的地址mem_adr开始，依次读取len个数据，并将这些数据保存到buf[0]到buf[len-1]的缓冲区中。

注意：
当mem_adr + len的值大于0bXXXXXXXXX1111111时，地址将固定为A7至A15，而A0至A6将滚动到0bXXXXXXXXX0000000。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_PARAMETER	参数错误（内存地址）
		eSTS_ERR_I2C_OBJECT	I2C 对象选择错误
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL
		eSTS_ERR_HAL_I2C	HAL I2C 错误
参数 IN	etCMP cmp	OSS-ECAL components code
	uint16 mem_adr	Memory address	0x0000 to 0xffff
	uint16 len	Number of bytes to read
参数 OUT	uint8* buf	Data to read

etSTS oCAT24C512_WP_EN( etCMP cmp )

oCAT24C512_WP_EN 函数是用于向 CAT24C512 输出“写保护启用（写禁用）= ‘Hi’”的 API 函数。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_GPIO_OBJECT	GPIO 对象选择错误
参数 IN	etCMP cmp	OSS-ECAL components code

etSTS oCAT24C512_WP_DIS( etCMP cmp )

oCAT24C512_WP_DIS函数是用于对CAT24C512执行写保护禁用（写使能）= “低”输出的API函数。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_GPIO_OBJECT	GPIO 对象选择错误
参数 IN	etCMP cmp	OSS-ECAL components code

HAL 支持列表

OSS-ECAL 的 HAL 支持如下。请注意，即使使用相同的 HAL，不同的版本、MCU 和开发环境也可能无法协同工作。该列表正在按顺序扩展。

Manufacturer	SDK/IDE Tool	HAL Name	Ver	HALNAME	Support
Arduino	Arduino IDE	Arduino	1.8.6	ARDUINO	X
Arm	Keil MDK v6	Mbed OS	6.17.0	MBED	X
Debian	–	GNU/Linux	10.3	Linux	X
Infineon	ModusToolbox	mtb-hal-cat1	2.4.3	ModusToolbox	X
NXP	MCUXpresso SDK	SDK_2.x_EVKB-IMXRT1050	2.16	iMXRT1051B1052B	X
Renesas	Synergy Software Package	HAL	2.6.0	SSP	X
STMicroelectronics	STM32Cube	STM32CubeF4	V1.28.1	STM32F4	X

开发环境

OSS-ECAL 开发过程中的 MCU 和开发环境如下。

HALNAME	Manufacturer	Board	MCU	IDE
ARDUINO	Arduino	1.Mega 2560 Rev3 2.Arduino Pro Mini 3.3V	ATmega2560 ATmega328P	Arduino IDE 2.3.3
MBED	STMicroelectronics	STM32 Nucleo-64 boards	STM32F401RETx	Arm Keil Studio Cloud
Linux	BeagleBoard	BeagleBone Black	TI AM335x	–
ModusToolbox	Infineon	CY8CPROTO-063-BLE PSoC 6 BLE Prototyping Kit	CYBLE-416045-02	ModusToolbox
iMXRT1051B1052B	NXP	IMXRT1050-EVKB	i.MX RT1050	MCUXpresso IDE
SSP	Renesas	S7G2 SK	R7FS7G27H3A01CFC	e² studio for Renesas Synergy
STM32F4	STMicroelectronics	STM32 Nucleo-64 boards	STM32F401RETx	STM32CubeIDE

文件结构

Folder*	File	Summary
CAT24C512_HALNAME_010000/sample	sample.c (.cpp)	Sample application program
	sample.h	Sample application header
CAT24C512_HALNAME_010000	oCAT24C512.c (.cpp)	OSS-ECAL program for CAT24C512
	oCAT24C512.h	OSS-ECAL header for CAT24C512
	oss_ecal.h	OSS-ECAL common header
	CAT24C512_ARDUINO.ino	Sample application programs for Arduino
	user_setting.c (.cpp)	User configured constants and tables
	user_setting.h	User configuration Header
	readme.md	Readme
	OSS-ECAL Terms of Use.txt	OSS-ECAL Terms of Use

* 有关 HALNAME，请参阅 HAL 支持。

OSS-ECAL 下载

请从 OSS-ECAL 英文网站下载 OSS-ECAL。下载时，请先登录 OSS-ECAL 英文网站，然后再进行操作。

内置方法

请参考以下内容，将API功能集成到您的用户程序中。

Pin A0、A1、A2的设置请按照user_setting.h文件中的以下代码进行设置。
Renesas SSP 中的 I2C 设备地址设置方法

// Device address Code bit2:A2, bit1:A1, bit0:A0
#define CAT24C512_1             0b00000111

对于 Infineon ModusToolbox HAL，请使用 user_setting.h 中的以下代码设置 I2C 超时设置。详情请参阅 cyhal_i2c_master_write()、cyhal_i2c_master_read() 参数超时。

#define I2C_TIMEOUT             10U     // Timeout[ms]

对于 STM32Cube FW_F4 HAL，I2C 超时时间为 25 毫秒。

注意：
对于以下命令 API 函数，超时时间会根据读写数据长度 len 而有所不同。
etSTS oCAT24C512_PAGE_WRITE( etCMP cmp, uint16 mem_adr, uint16 len, uint8* buf )
etSTS oCAT24C512_SEQ_READ( etCMP cmp, uint16 mem_adr, uint16 len, uint8* buf )

如何将 OSS-ECAL 纳入用户程序

如何在用户程序中整合多个 OSS-ECAL（相同的 MCU 功能）

如何在用户程序中整合多个 OSS-ECAL（不同 MCU 功能）

如何将多个相同的电子元件整合到一个用户程序中

如何通过更换电子元件减少对用户程序的影响

注意

OSS-ECAL 示例版本不适用于线程（任务）或不同优先级的中断。请不要像下面的示例那样使用它。

例如如果每个传感器被分配到相同的 ADC 组，而 OSS-ECAL API 在具有不同优先级的进程中执行，则可能无法获得正确的值。

ADC Gr0 Ch0　Temperature sensor AD22100A　每隔 100 毫秒采集一次温度（低优先级）
ADC Gr0 Ch1　Pressure sensor　　 MPX5999D　事件中断时采集压力（高优先级）
