BD1020HFV

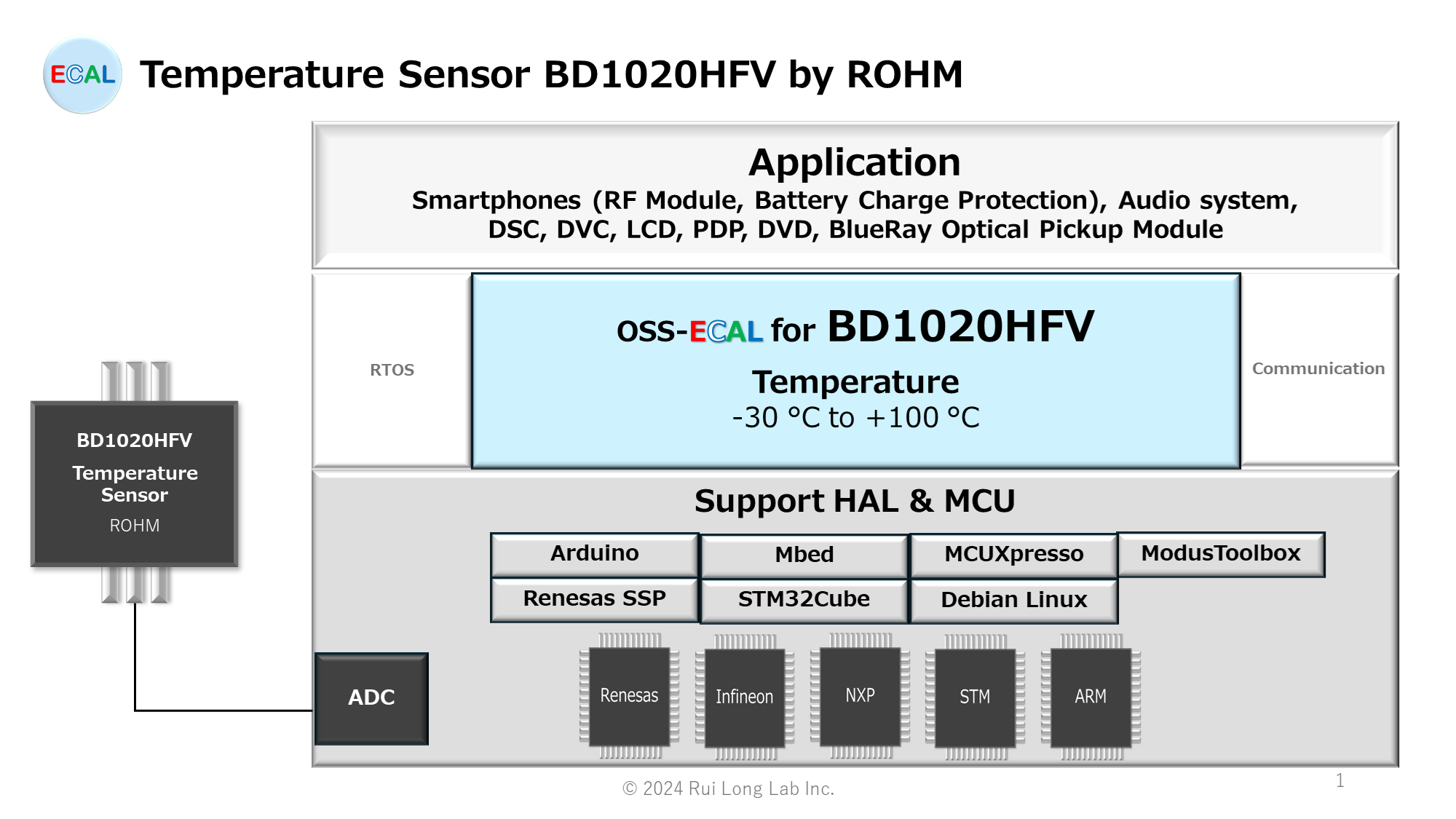

BD1020HFV的概述以及BD1020HFV用OSS-ECAL的提供情况。BD1020HFV 是 ROHM 公司生产的温度传感器IC（温度范围为 -30 ℃ 至 +100 ℃）。
MCU interface : ADC

注意: 本资源的原始语言为英语。翻译仅为方便起见提供概要，可能使用了机器翻译，我们对翻译的准确性和合理性不作任何保证。此外，在进行实际设计等操作前，请务必参考最新版本的Datasheet。

BD1020HFV

概述

BD1020HFV 是一款低功耗（4 µA）高精度温度传感器。该集成电路（IC）本身可检测温度，并根据温度变化输出线性电压。

特点

低热阻封装（标准值：187°C/W）
静电击穿电压 8千伏（HBM）
优异的电源纹波抑制特性

用途

智能手机（射频模块，电池充电保护）
音响系统
DSC
DVC
LCD
PDP
DVD
BlueRay Optical Pickup Module

OSS-ECAL规格

API 函数

OSS-ECAL API 函数基本上被假定为周期性Thread (TASK) 的函数调用。

etSTS oBD1020HFV_START(void)

oBD1020HFV_START 函数是用于启动 BD1020HFV 的 AD 转换的 API 函数。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_HAL_ADC	HAL ADC 错误
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL (STM32F4)
		eSTS_ERR_ADC_OBJECT	ADC 对象选择错误

etSTS oBD1020HFV_READ( float32* rlt )

oBD1020HFV_READ 函数是一个 API 函数，用于检测 BD1020HFV 的 AD 转换是否结束，读取 AD 转换值，将 AD 转换值转换为特征温度，并将温度存储在 rlt 中。

模数转换值到温度转换方程
Voltage value = (AD conversion value × VDD) / ( 2^{AD bit} )
Temperature = ((voltage value – voltage offset value) / gain) + Temperature offset value (Min, Max Limit)

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_MIN	最低温度error（rlt为最低温度）
		eSTS_ERR_MAX	最高温度error（rlt为最高温度）
		eSTS_ERR_HAL_ADC	HAL ADC 错误 (STM32F4 Timeout)
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_ADC_OBJECT	ADC 对象选择错误
参数 OUT	float32* rlt	温度 ±0 至 +100 [°C]

etSTS oBD1020HFV_START_READ( float32* rlt )

oBD1020HFV_START_READ 函数是一个 API 函数，用于启动 BD1020HFV 的 AD 转换，等待 AD 转换完成，读取 AD 转换值，将 AD 转换值转换为温度特性，并将温度存储在 rlt 中。

返回值	etSTS	OSS-ECAL status code
		eSTS_FIN	成功完成
		eSTS_ERR_MIN	最低温度error（rlt为最低温度）
		eSTS_ERR_MAX	最高温度error（rlt为最高温度）
		eSTS_ERR_HAL_ADC	HAL ADC 错误 (STM32F4 Timeout)
		eSTS_ERR_OTHERS_RUN	其他组件正在执行程序
		eSTS_ERR_HAL_OTHERS_RUN	其他应用程序正在运行 HAL (STM32F4)
		eSTS_ERR_ADC_OBJECT	ADC 对象选择错误
参数 OUT	float32* rlt	温度 ±0 至 +100 [°C]

HAL 支持列表

OSS-ECAL 的 HAL 支持如下。请注意，即使使用相同的 HAL，不同的版本、MCU 和开发环境也可能无法协同工作。该列表正在按顺序扩展。

Manufacturer	SDK/IDE Tool	HAL Name	Ver	HALNAME	Support
Arduino	Arduino IDE	Arduino	1.8.6	ARDUINO	X
Arm	Keil MDK v6	Mbed OS	6.17.0	MBED	X
Debian	–	GNU/Linux	10.3	Linux	X
Infineon	ModusToolbox	mtb-hal-cat1	2.4.3	ModusToolbox	X
NXP	MCUXpresso SDK	SDK_2.x_EVKB-IMXRT1050	2.16	iMXRT1051B1052B	X
Renesas	Synergy Software Package	HAL	2.6.0	SSP	X
STMicroelectronics	STM32Cube	STM32CubeF4	V1.28.1	STM32F4	X

HAL 功能对应表

HALNAME	oBD1020HFV_START	oBD1020HFV_READ	oBD1020HFV_START_READ
ARDUINO	–	–	X
MBED	–	–	X
Linux	–	–	X
ModusToolbox	–	–	X
iMXRT1051B1052B	X	X	X
SSP	X	X	X
STM32F4	X	X Time-out time: HAL_MAX_DELAY	X Time-out time: HAL_MAX_DELAY

开发环境

OSS-ECAL 开发过程中的 MCU 和开发环境如下。

HALNAME	Manufacturer	Board	MCU	IDE
ARDUINO	Arduino	1.Mega 2560 Rev3 2.Arduino Pro Mini 3.3V	ATmega2560 ATmega328P	Arduino IDE 2.3.3
MBED	STMicroelectronics	STM32 Nucleo-64 boards	STM32F401RETx	Arm Keil Studio Cloud
Linux	BeagleBoard	BeagleBone Black	TI AM335x	–
ModusToolbox	Infineon	CY8CPROTO-063-BLE PSoC 6 BLE Prototyping Kit	CYBLE-416045-02	ModusToolbox
iMXRT1051B1052B	NXP	IMXRT1050-EVKB	i.MX RT1050	MCUXpresso IDE
SSP	Renesas	S7G2 SK	R7FS7G27H3A01CFC	e² studio for Renesas Synergy
STM32F4	STMicroelectronics	STM32 Nucleo-64 boards	STM32F401RETx	STM32CubeIDE

文件结构

Folder*	File	Summary
BD1020HFV_HALNAME_010000/sample	sample.c (.cpp)	Sample application program
	sample.h	Sample application header
BD1020HFV_HALNAME_010000	oBD1020HFV.c (.cpp)	OSS-ECAL program for BD1020HFV
	oBD1020HFV.h	OSS-ECAL header for BD1020HFV
	oss_ecal.h	OSS-ECAL common header
	BD1020HFV_ARDUINO.ino	Sample application programs for Arduino
	user_setting.c (.cpp)	User configured constants and tables
	user_setting.h	User configuration Header
	readme.md	Readme
	OSS-ECAL Terms of Use.txt	OSS-ECAL Terms of Use
